Horisontaalse fassaadisüsteemi (OBPZ) katteplekid
Plekkdetailid horisontaalsele fassaadisüsteemile (OBPZ)
Plekkdetailid on kihilistest paneelidest valmistatud kergvooderdussüsteemi koostisosa. Lisaks saab neid kasutada iseseisva viimistluselemendina. Tänu neile on võimalik ühendada ja viimistleda sandwich-paneelidest seinu ja muid konstruktsioonielemente. Plekkdetailid on valmistatud 25 μm polüesterkattega tsinkplekist standardpaksusega 0,50, 0,63, 0,70, 0,75 mm ja pikkustega 1,00 m kuni 6,00 m. Muude pikkuste osas tuleks konsulteerida tootjaga.
Kihiliste paneelide ARPANEL sortiment:
Karnii siviimistlus A
OBPZ -1
SPETSIFIKATSIOON
| Paneeli paksus [mm] | 60-200 |
| Paisumine [mm] | 110 |

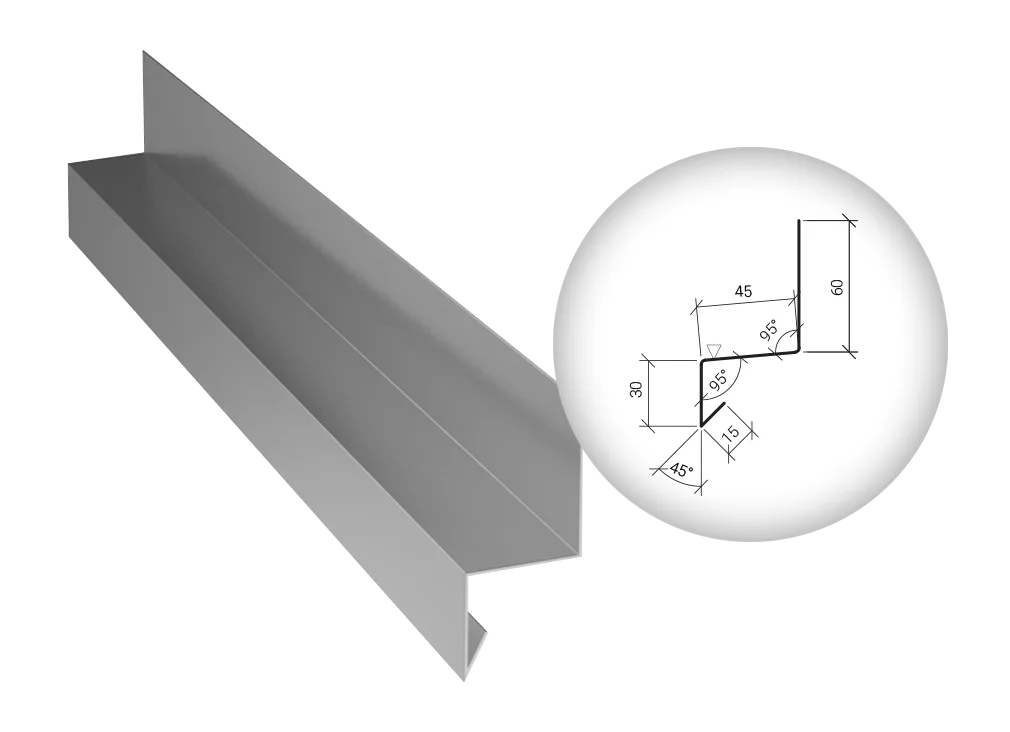

Karnii siviimistlus B
OBPZ-2
SPETSIFIKATSIOON
| Paneeli paksus [mm] | 60-200 |
| Paisumine [mm] | 150 |

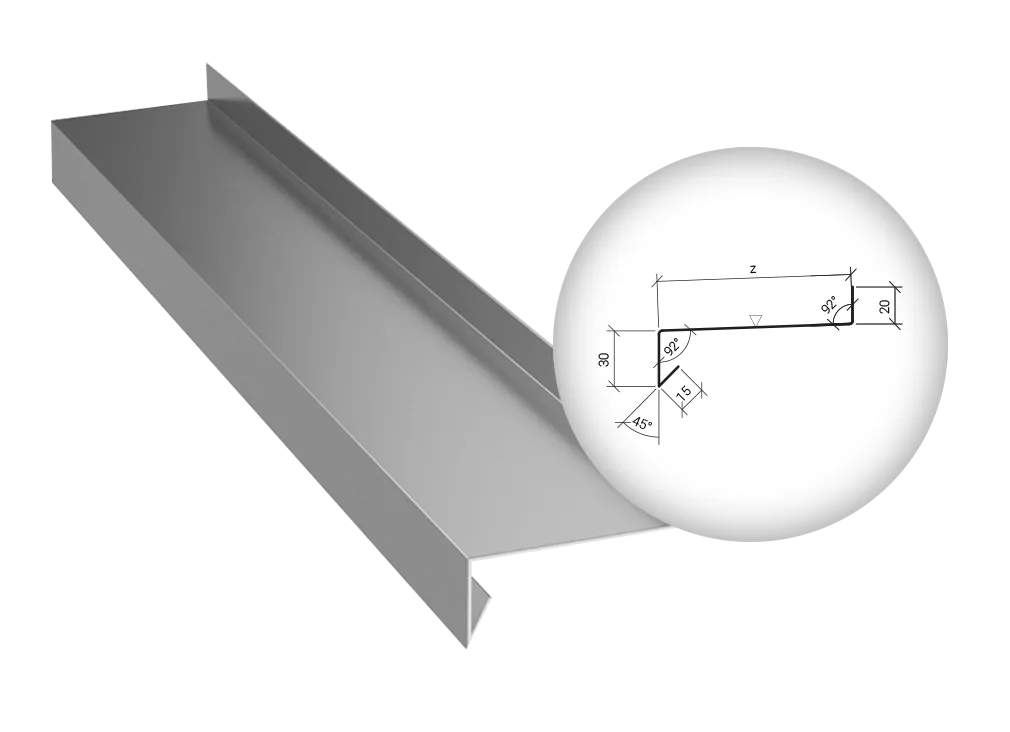

Karnii siviimistlus C
OBPZ-3
SPETSIFIKATSIOON
| Paneeli paksus [mm] | 60-200 |
| Paisumine [mm] | 65 + z |

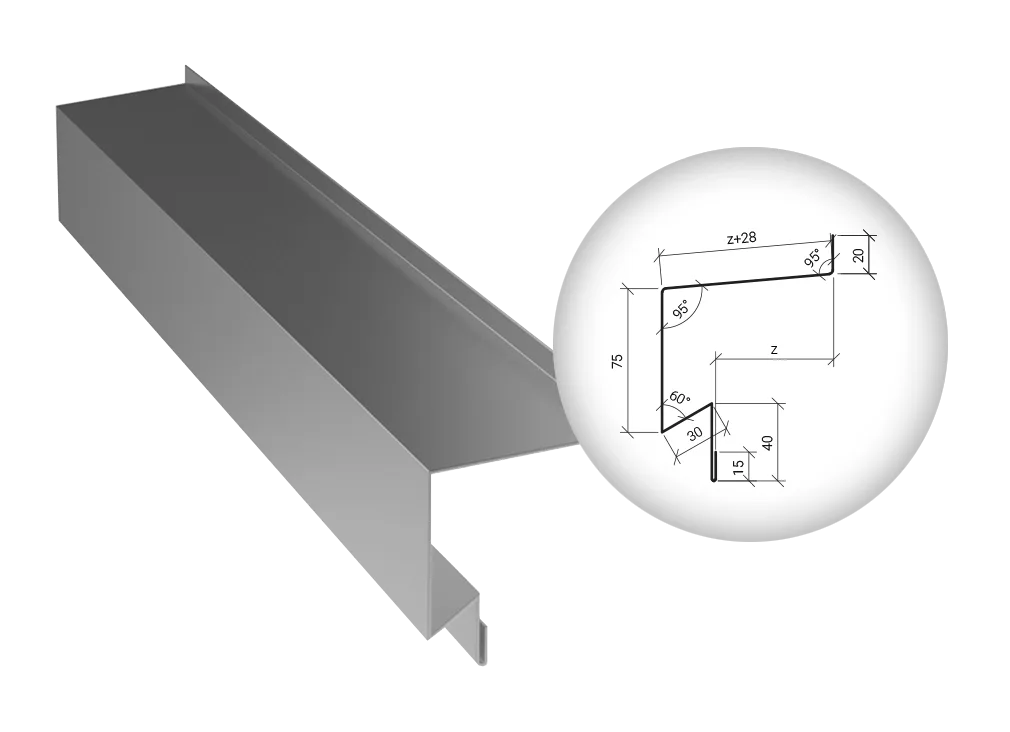

Aknaalune viimistlus
OBPZ-4
SPETSIFIKATSIOON
| Paneeli paksus [mm] | 60-200 |
| Paisumine [mm] | 208 + z |
Karnii siviimistlus
OBPZ-5
SPETSIFIKATSIOON
| Paneeli paksus [mm] | 60-200 |
| Paisumine [mm] | 165 |

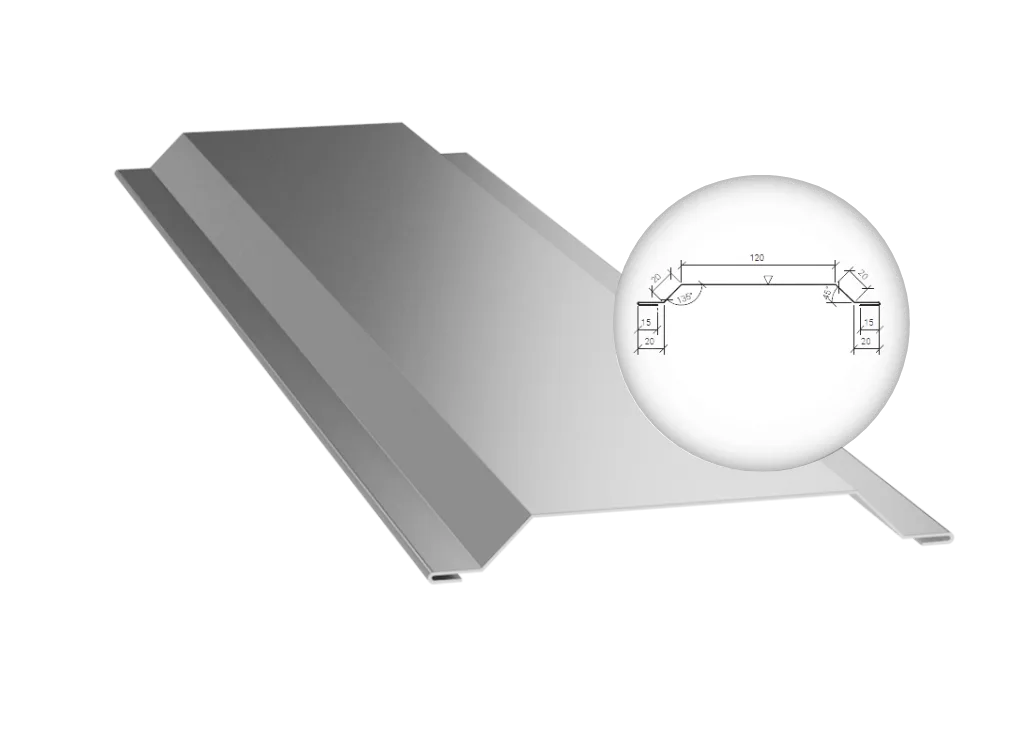

Kattev viimistlus A
OBPZ-6
SPETSIFIKATSIOON
| Paneeli paksus [mm] | 60-200 |
| Paisumine [mm] | 230 |

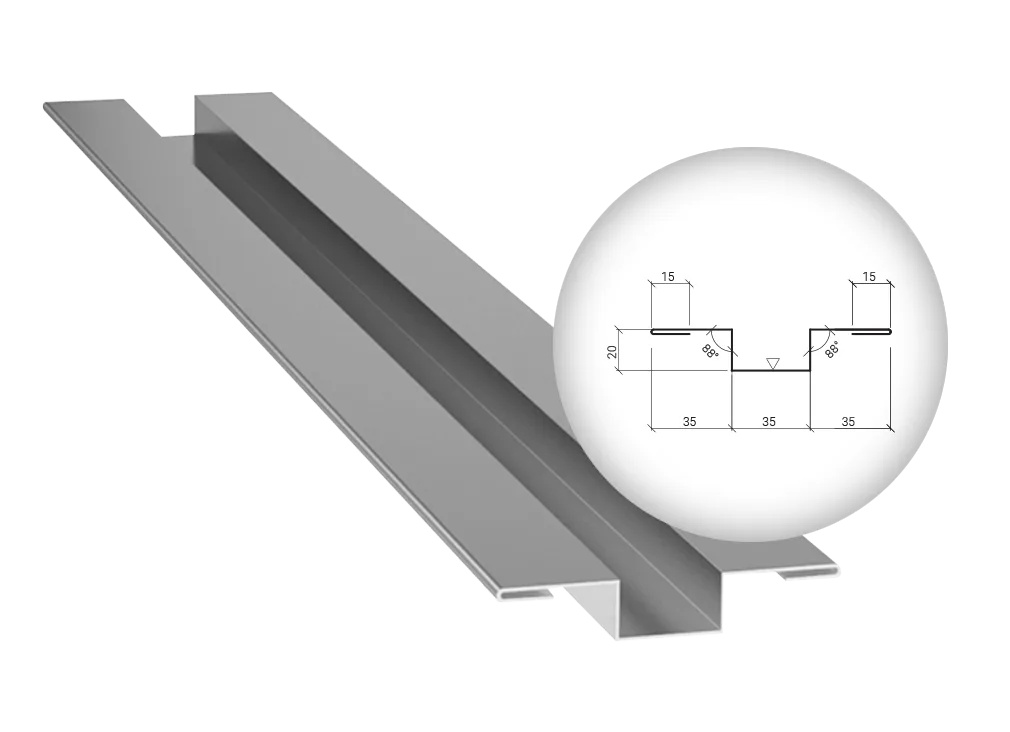

Kattev viimistlus B
OBPZ-7
SPETSIFIKATSIOON
| Paneeli paksus [mm] | 60-200 |
| Paisumine [mm] | 175 |
Kattev viimistlus C
OBPZ-8
SPETSIFIKATSIOON
| Paneeli paksus [mm] | 60-200 |
| Paisumine [mm] | 240 |

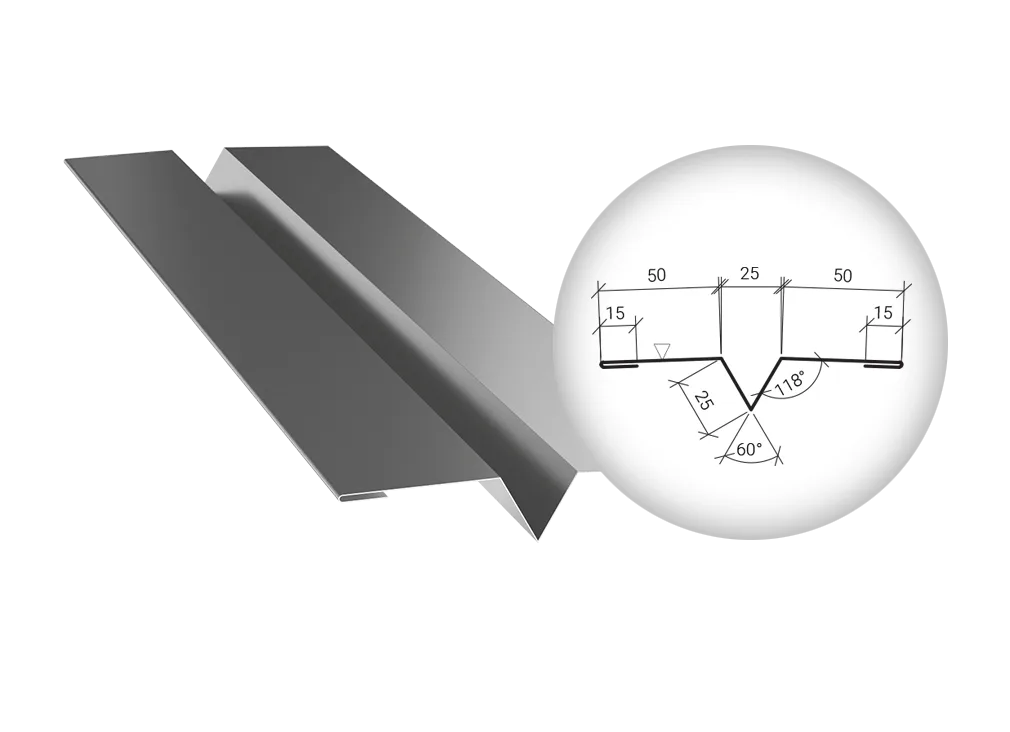

Paisumisvuugi viimistlus
OBPZ-9
SPETSIFIKATSIOON
| Paneeli paksus [mm] | 60-200 |
| Paisumine [mm] | 180 |

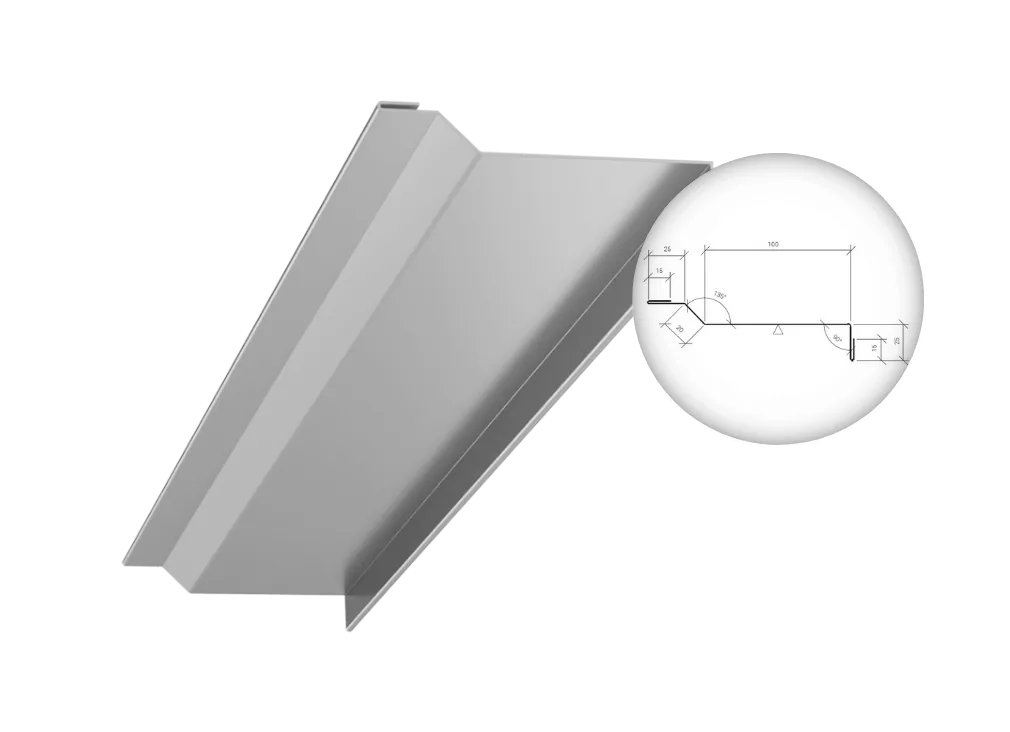

Sisemine kattev viimistlus
OBPZ-10
SPETSIFIKATSIOON
| Paneeli paksus [mm] | 60-200 |
| Paisumine [mm] | 200 |

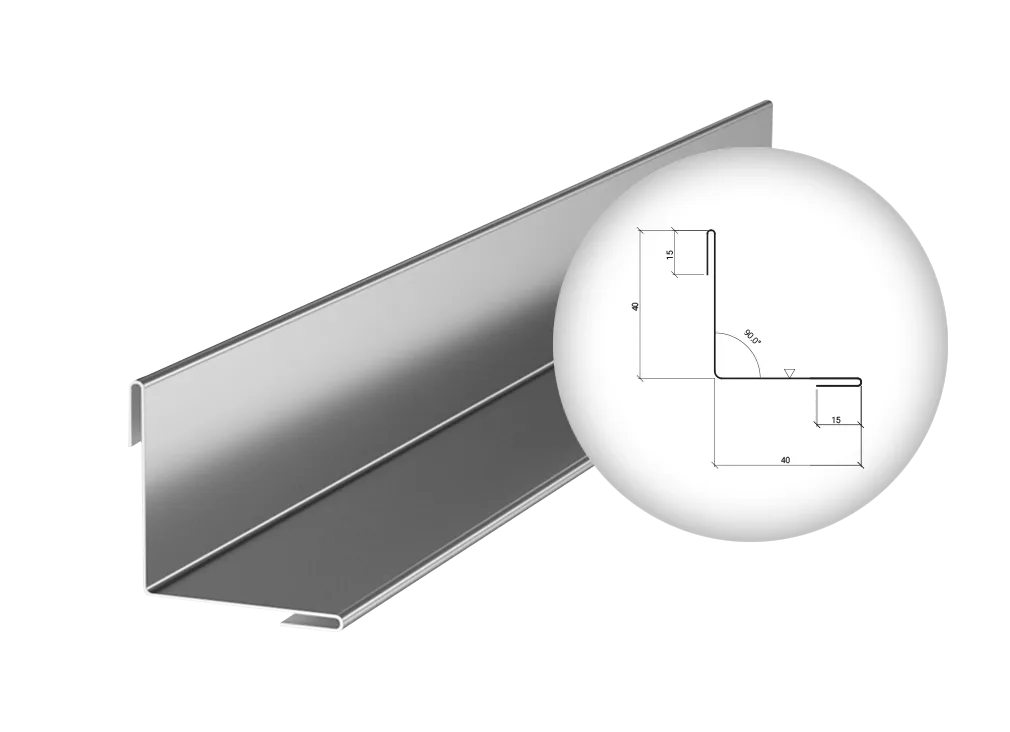

Sisemine nurga viimistlus
OBPZ-11
SPETSIFIKATSIOON
| Paneeli paksus [mm] | 60-200 |
| Paisumine [mm] | 110 |
Ülajooneline viimistlus
OBPZ-12
SPETSIFIKATSIOON
| Paneeli paksus [mm] | 60-200 |
| Paisumine [mm] | 55 + z |
Värava viimistlus
OBPZ-13
SPETSIFIKATSIOON
| Paneeli paksus [mm] | 60 | 80 | 100 | 120 | 140 | 150 | 160 | 180 | 200 |
| Paisumine [mm] | 80
+ z |
80
+ z |
80
+ z |
80
+ z |
80
+ z |
80
+ z |
80
+ z |
80
+ z |
80
+ z |
Akna viimistlus
OBPZ-14
SPETSIFIKATSIOON
| Paneeli paksus [mm] | 60-200 |
| Paisumine [mm] | 155 + z |
Külgmine viimistlus
OBPZ-15
SPETSIFIKATSIOON
| Paneeli paksus [mm] | 60-200 |
| Paisumine [mm] | 177 + z |

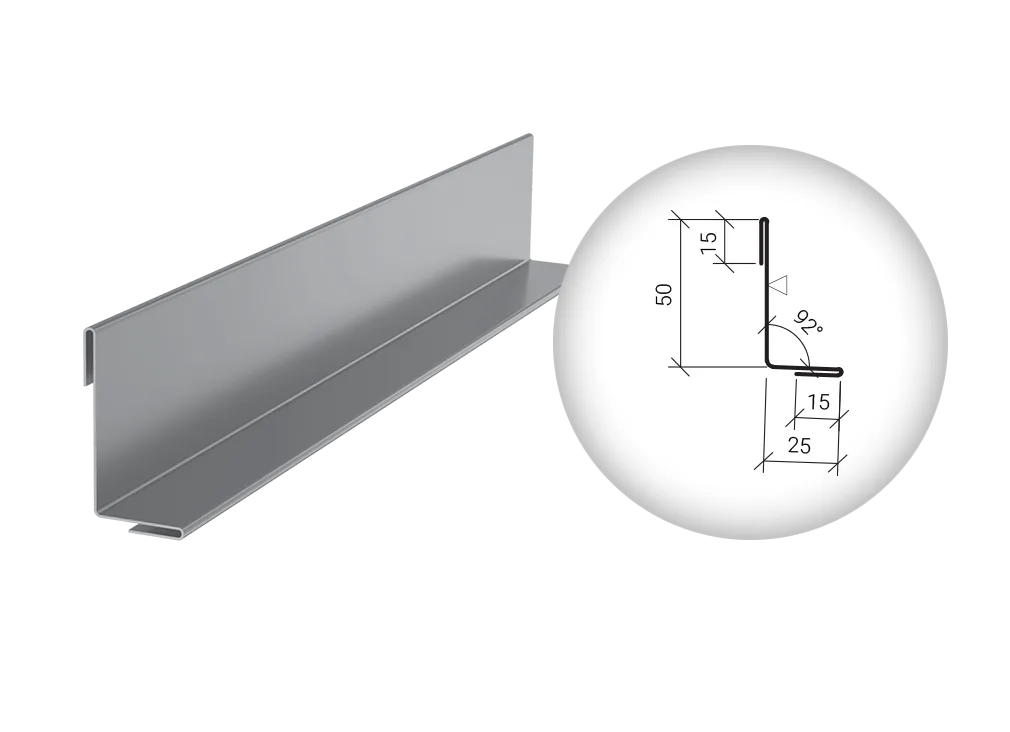

Sisemine kattev viimistlus A
OBPZ-16
SPETSIFIKATSIOON
| Paneeli paksus [mm] | 60-200 |
| Paisumine [mm] | 105 |

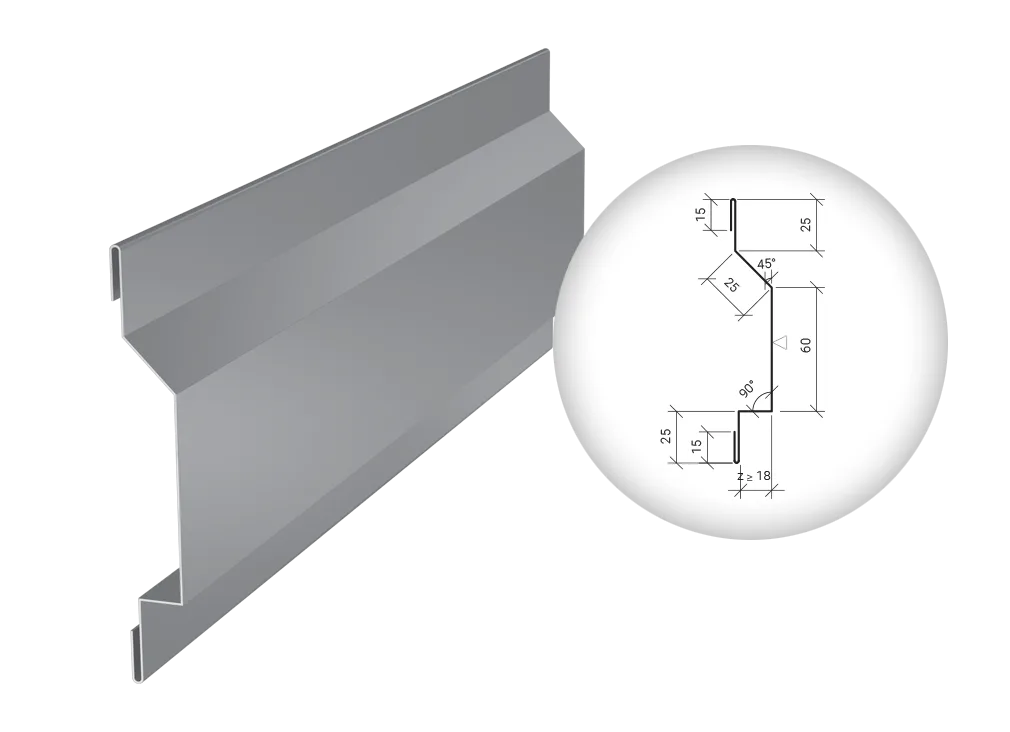

Sisemine kattev viimistlus B
OBPZ-17
SPETSIFIKATSIOON
| Paneeli paksus [mm] | 60-200 |
| Paisumine [mm] | 165 + z |
Nurga viimistlus
OBPZ-18
SPETSIFIKATSIOON
| Paneeli paksus [mm] | 60 | 80 | 100 | 120 | 140 | 150 | 160 | 180 | 200 |
| Paisumine [mm] | 432 | 472 | 512 | 552 | 592 | 612 | 632 | 672 | 712 |

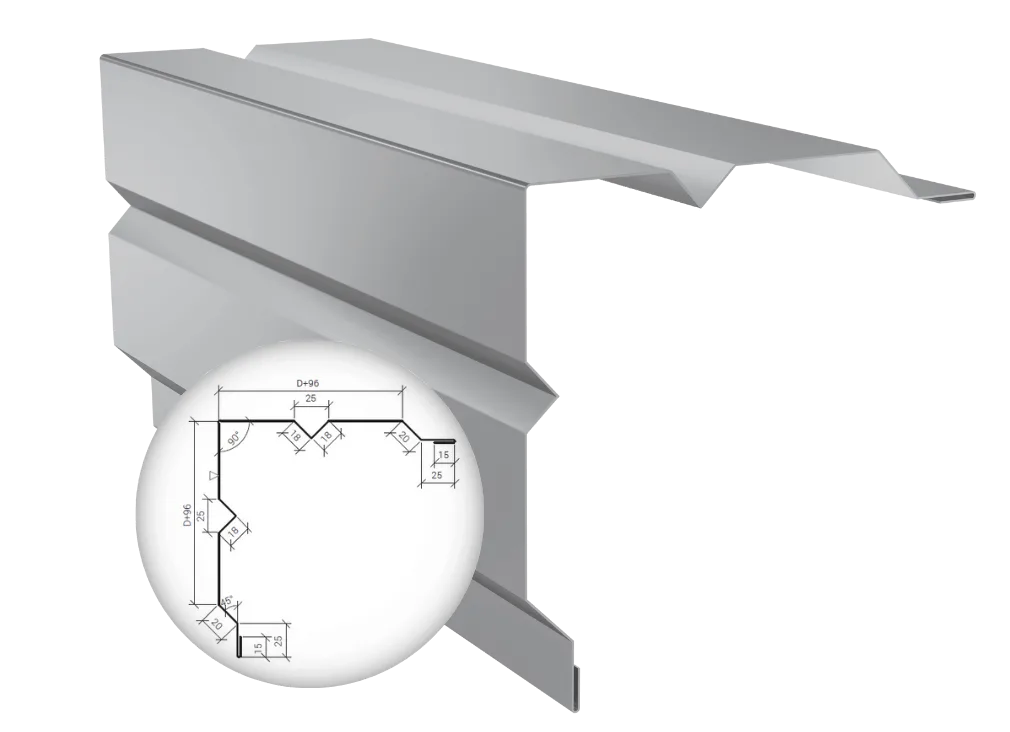

Nurga viimistlus
OBPZ-18a
SPETSIFIKATSIOON
| Paneeli paksus [mm] | 60 | 80 | 100 | 120 | 140 | 150 | 160 | 180 | 200 |
| Paisumine [mm] | 504 | 544 | 584 | 624 | 664 | 684 | 704 | 744 | 784 |
Ülajooneline viimistlus B
OBPZ-19
SPETSIFIKATSIOON
| Paneeli paksus [mm] | 60-200 |
| Paisumine [mm] | 55 + z |

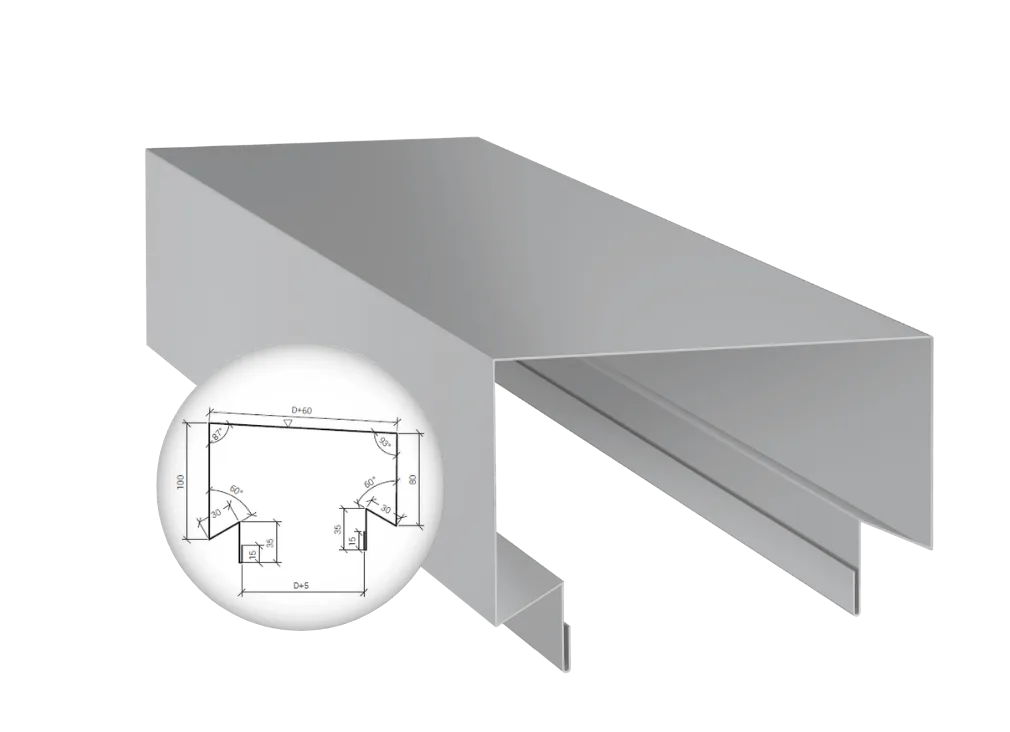

Parapeti viimistlus
OBPZ-20
SPETSIFIKATSIOON
| Paneeli paksus [mm] | 60 | 80 | 100 | 120 | 140 | 150 | 160 | 180 | 200 |
| Paisumine [mm] | 405 | 425 | 445 | 465 | 485 | 495 | 505 | 525 | 545 |

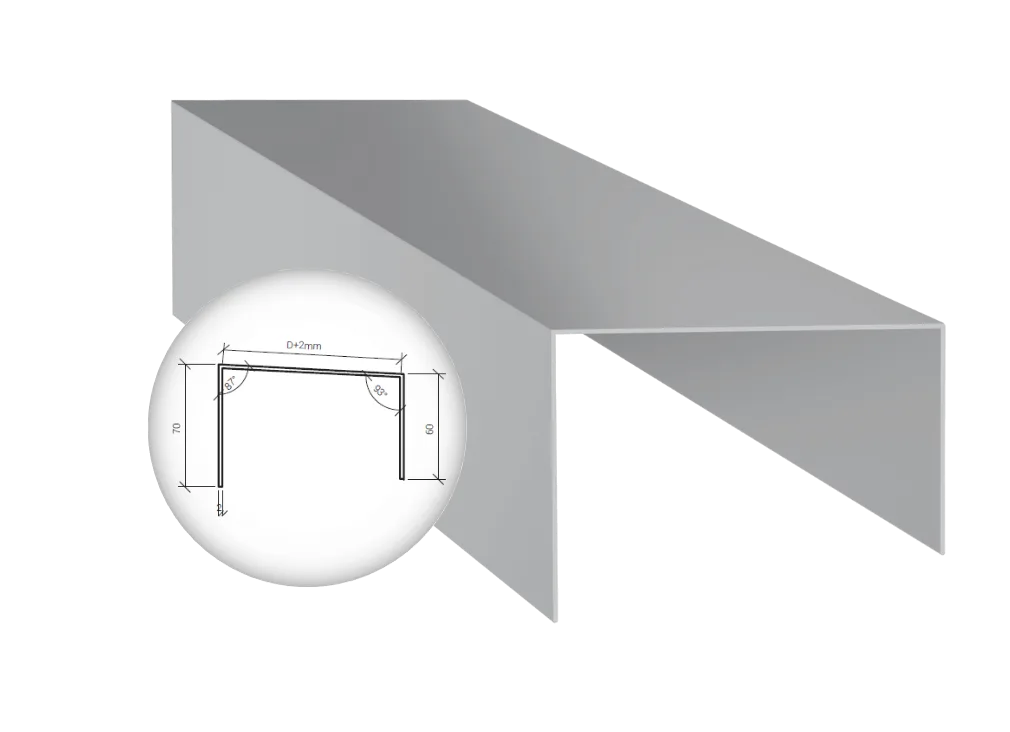

Parapetikatte kandeprofiil
OBPZ-21
SPETSIFIKATSIOON
| Paneeli paksus [mm] | 60 | 80 | 100 | 120 | 140 | 150 | 160 | 180 | 200 |
| Paisumine [mm] | 192 | 212 | 232 | 252 | 272 | 282 | 292 | 312 | 332 |
