Plekkdetailid katusekattesüsteemile (OBD)

Plekkdetailid on kihilistest paneelidest valmistatud kergvooderdussüsteemi koostisosa. Lisaks saab neid kasutada iseseisva viimistluselemendina. Tänu neile on võimalik ühendada ja viimistleda sandwich-paneelidest katuseid. Plekkdetailid on valmistatud 25 μm polüesterkattega tsinkplekist standardpaksusega 0,50, 0,63, 0,70, 0,75 mm (erandiks on OBD-5 ja OBD-9, neid valmistame standardpaksusega 1,0 mm) ja pikkustega 1,00 m kuni 6,00 m (erandiks on OBD-3, mille pikkus on 1,00 m). Muude pikkuste osas tuleks konsulteerida tootjaga.

Kihiliste paneelide ARPANEL sortiment:

OBD-1 OBD-2 OBD-3 OBD-4 OBD-5 OBD-6 OBD-7 OBD-8 OBD-9 OBD-10 OBD-11 OBD-12 OBD-13 OBD-14 OBD-15 OBD-16 OBD-17 OBD-18 OBD-19 OBD-20 OBD-21 OBD-22 OBD-23 OBD-24 OBD-25 OBD-26

Väliskatuse harjaviimistlus

OBD-1

SPETSIFIKATSIOON

Paneeli paksus[mm]	60-200
Paisumine [mm]	410

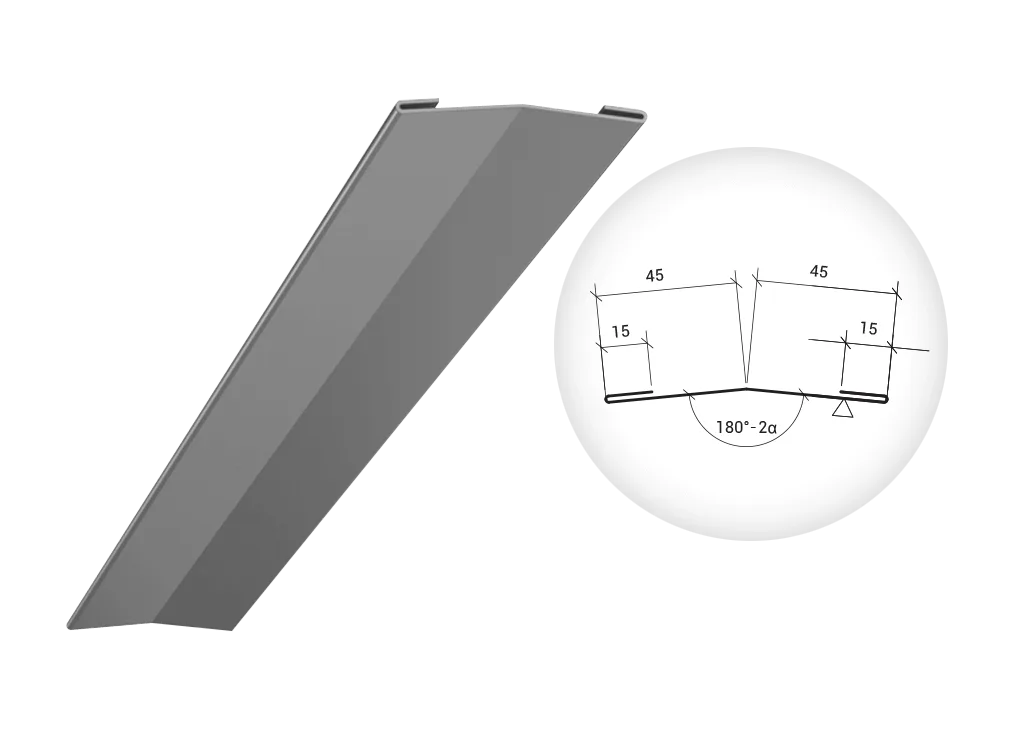

Sisemaine katuseharjaviimistlus

OBD-2

SPETSIFIKATSIOON

Paneeli paksus[mm]	60-200
Paisumine [mm]	120

Harjaviimistlus (nn kammprofiil)

OBD-3

SPETSIFIKATSIOON

Paneeli paksus[mm]	60-200
Paisumine [mm]	145

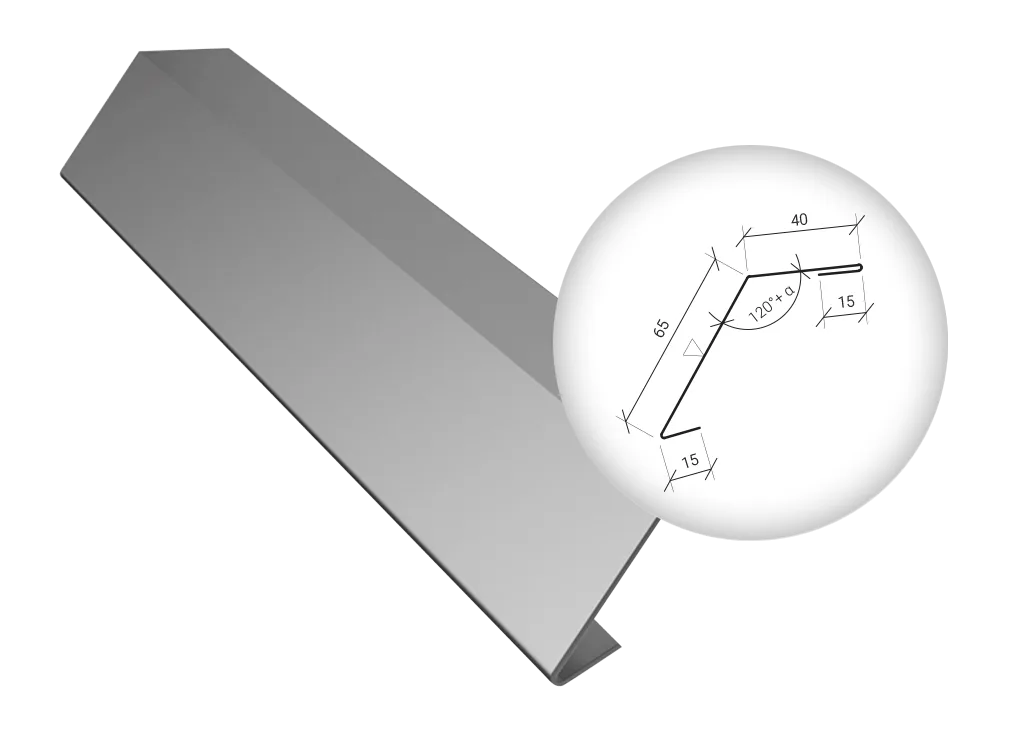

Trapetskatuse sulgemisviimistlus

OBD-4

SPETSIFIKATSIOON

Paneeli paksus[mm]	60-200
Paisumine [mm]	135

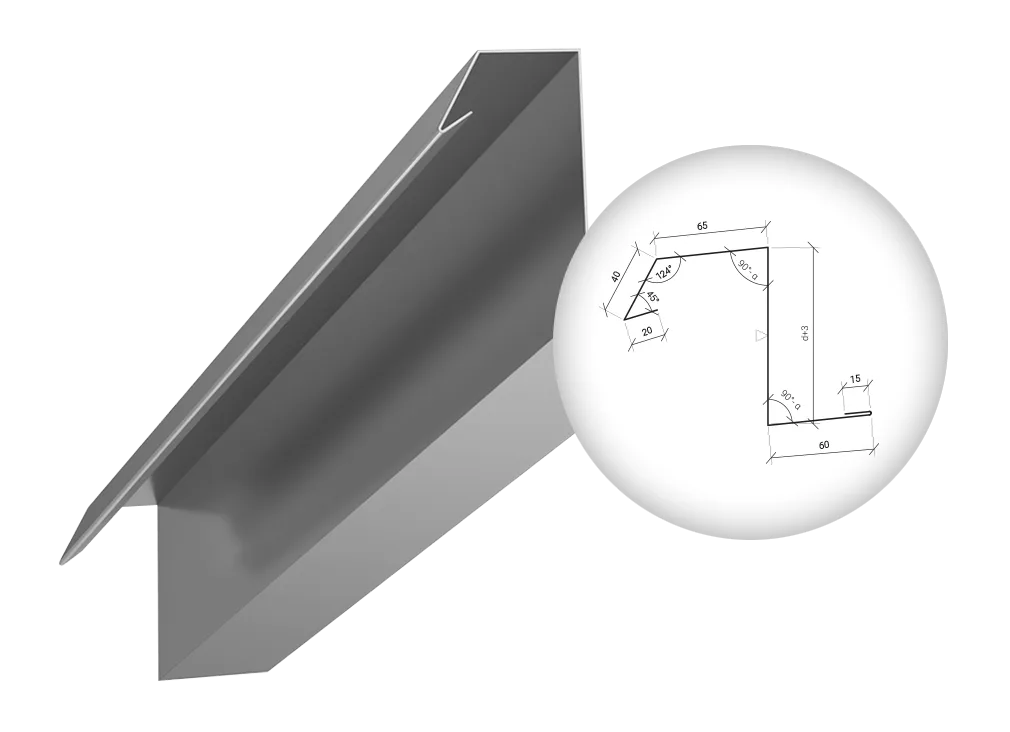

Räästaviimistlus

OBD-5

SPETSIFIKATSIOON

Paneeli paksus[mm]	60	80	100	120	150	160	180	200
Paisumine [mm]	263	283	303	323	353	363	383	403

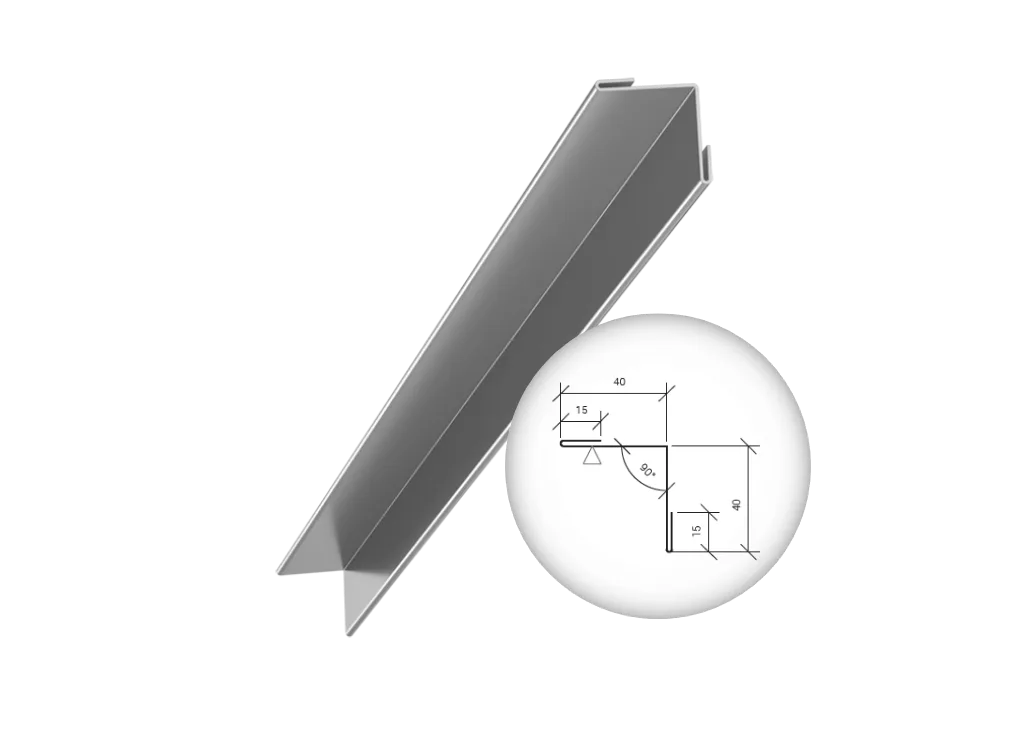

Sisemine nurga viimistlus A

OBD-6

SPETSIFIKATSIOON

Paneeli paksus[mm]	60-200
Paisumine [mm]	110

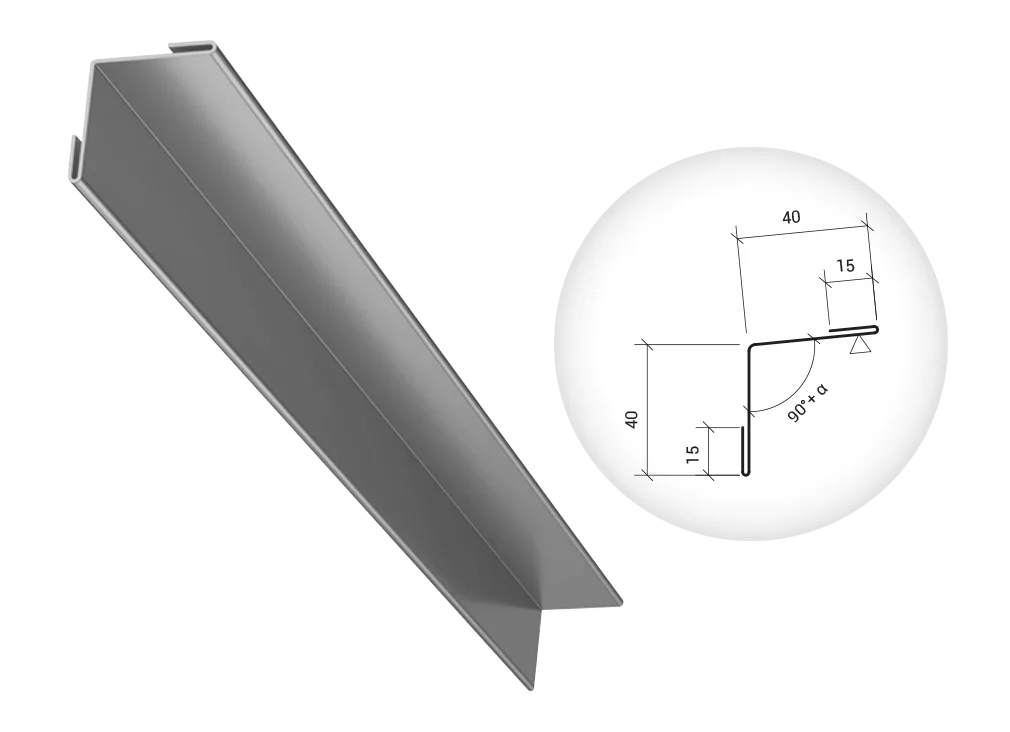

Sisemine nurga viimistlus B

OBD-7

SPETSIFIKATSIOON

Paneeli paksus[mm]	60-200
Paisumine [mm]	110

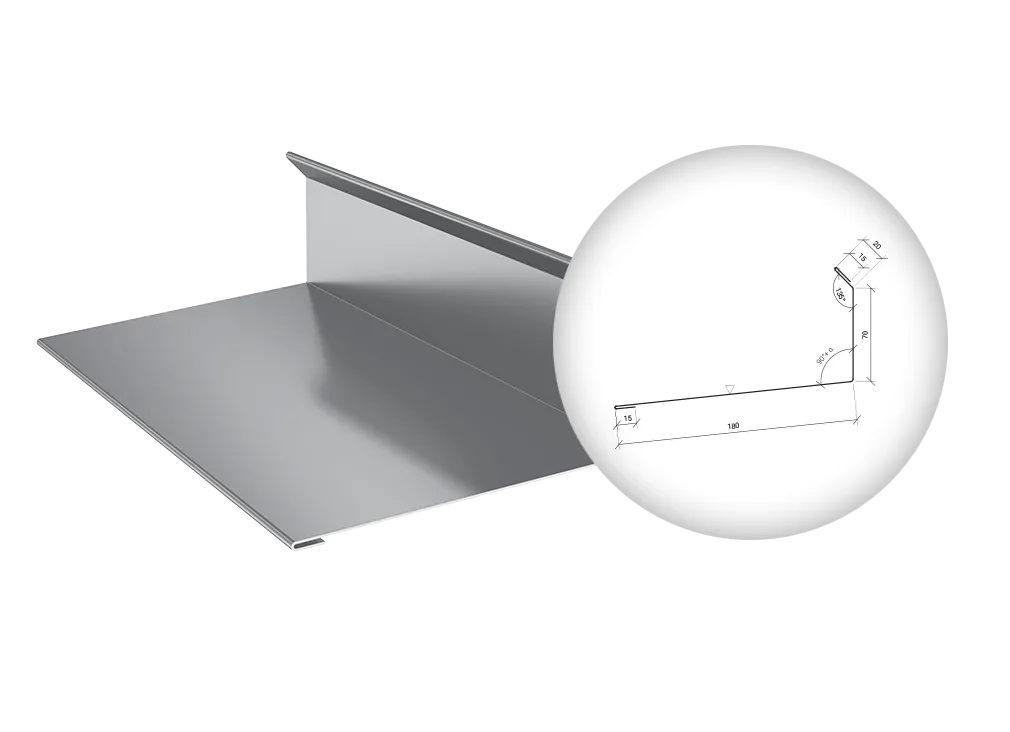

Seinale kinnituv viimistlus

OBD-8

SPETSIFIKATSIOON

Paneeli paksus[mm]	60-200
Paisumine [mm]	300

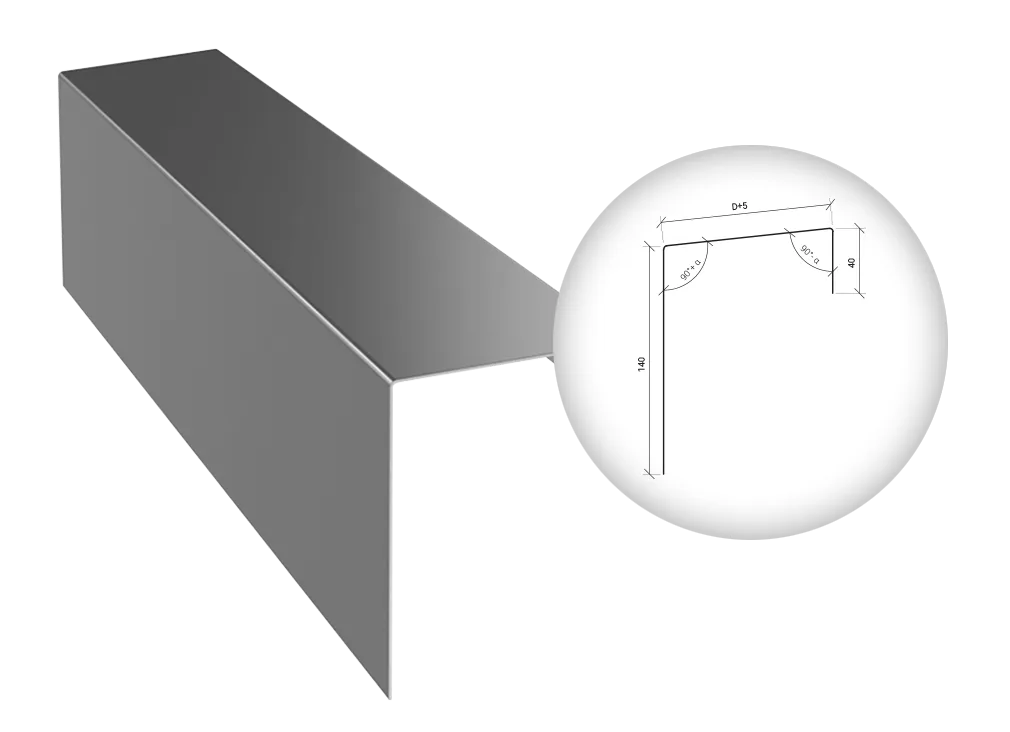

Sulgemisviimistlus

OBD-9

SPETSIFIKATSIOON

Paneeli paksus[mm]	60	80	100	120	140	150	160	180	200
Paisumine [mm]	245	265	285	305	325	335	345	365	385

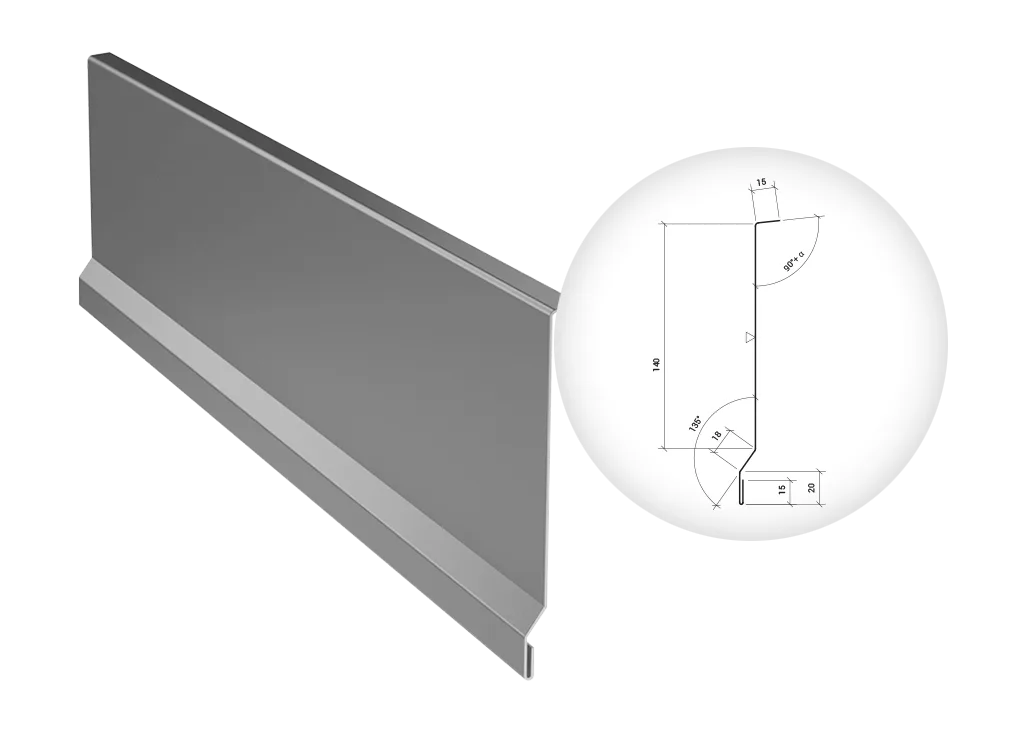

Karniisi viimistlus A

OBD-10

SPETSIFIKATSIOON

Paneeli paksus[mm]	60-200
Paisumine [mm]	208

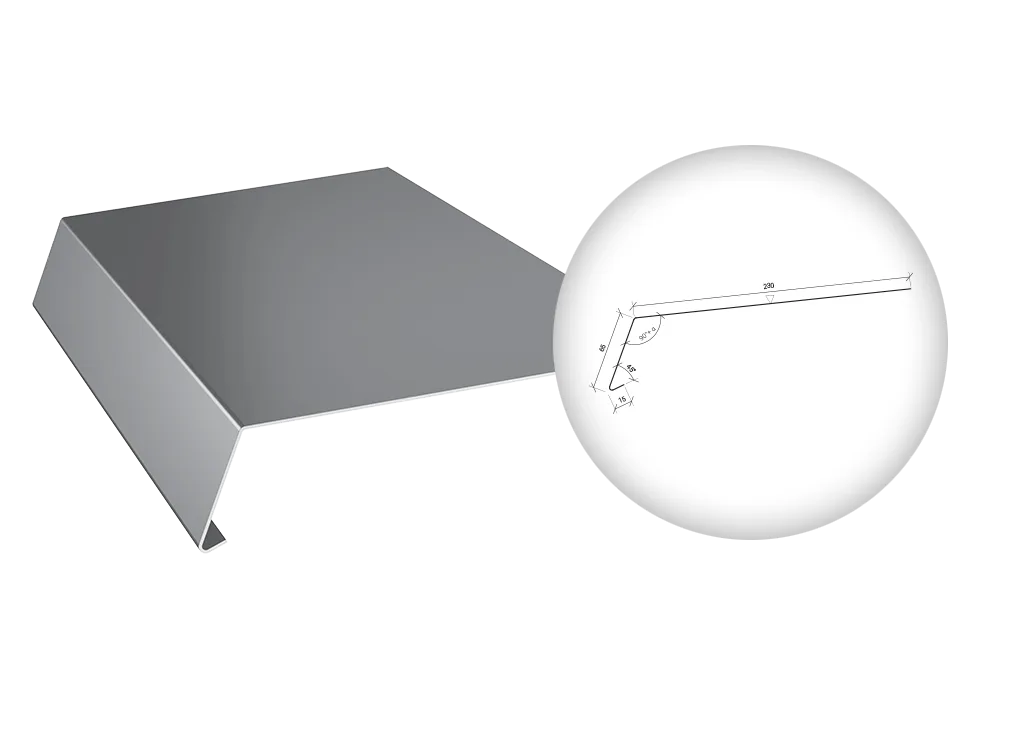

Karniisi viimistlus B

OBD-11

SPETSIFIKATSIOON

Paneeli paksus[mm]	60-200
Paisumine [mm]	310

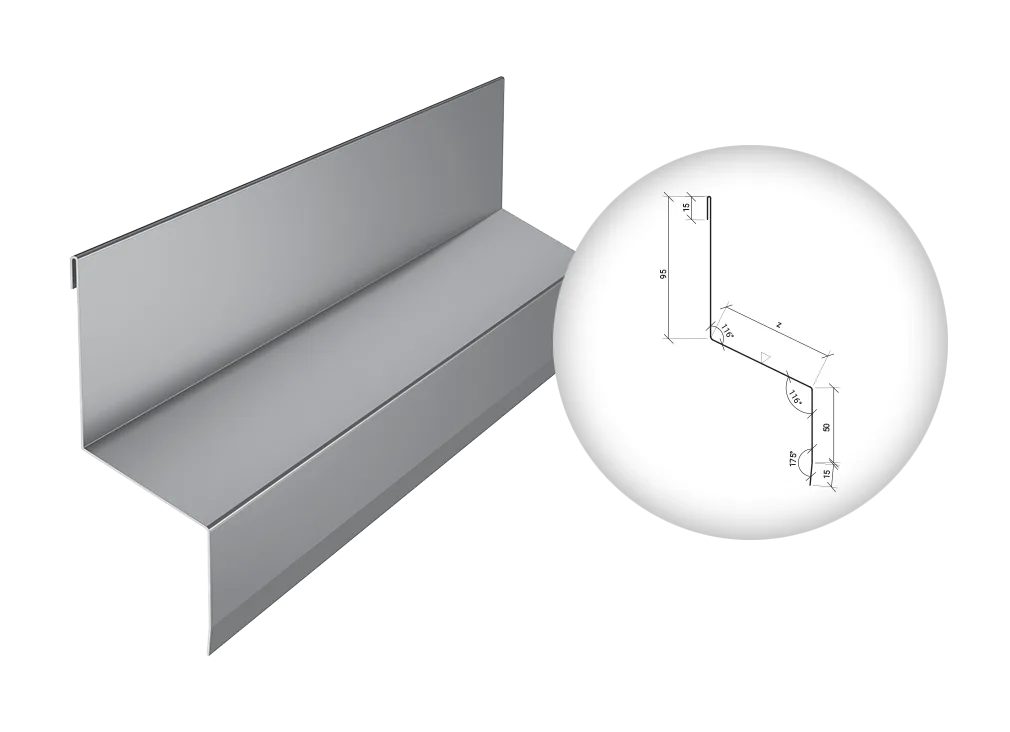

Karniisi viimistlus C

OBD-12

SPETSIFIKATSIOON

Paneeli paksus[mm]	60-200
Paisumine [mm]	175 + z

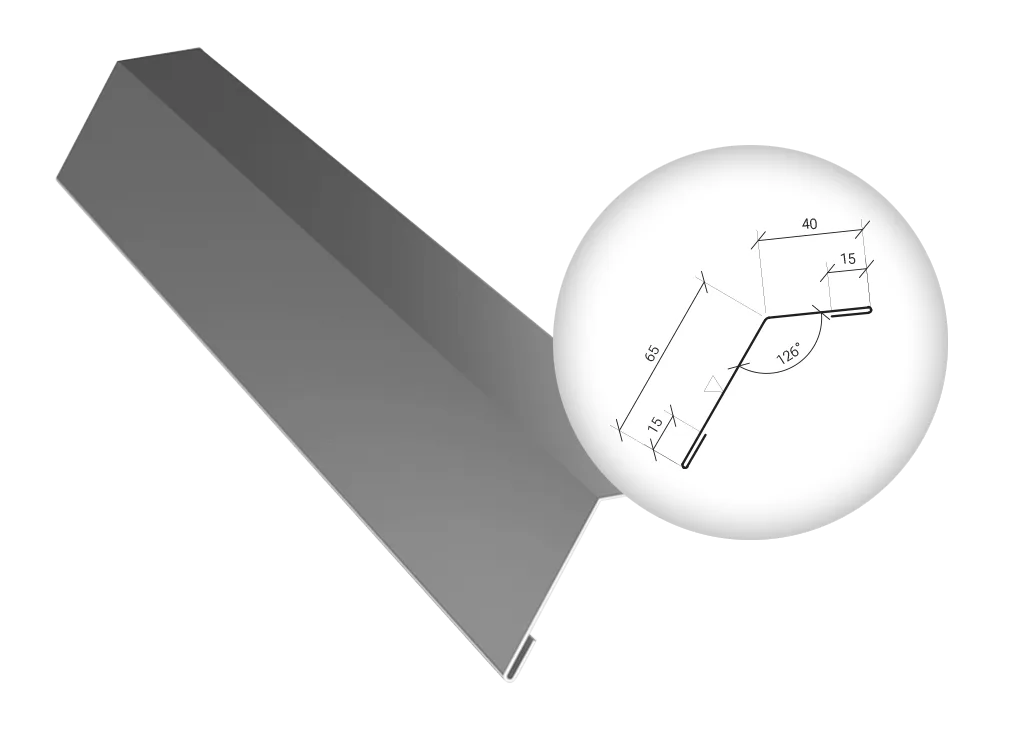

Karniisi viimistlus D

OBD-13

SPETSIFIKATSIOON

Paneeli paksus[mm]	60-200
Paisumine [mm]	135

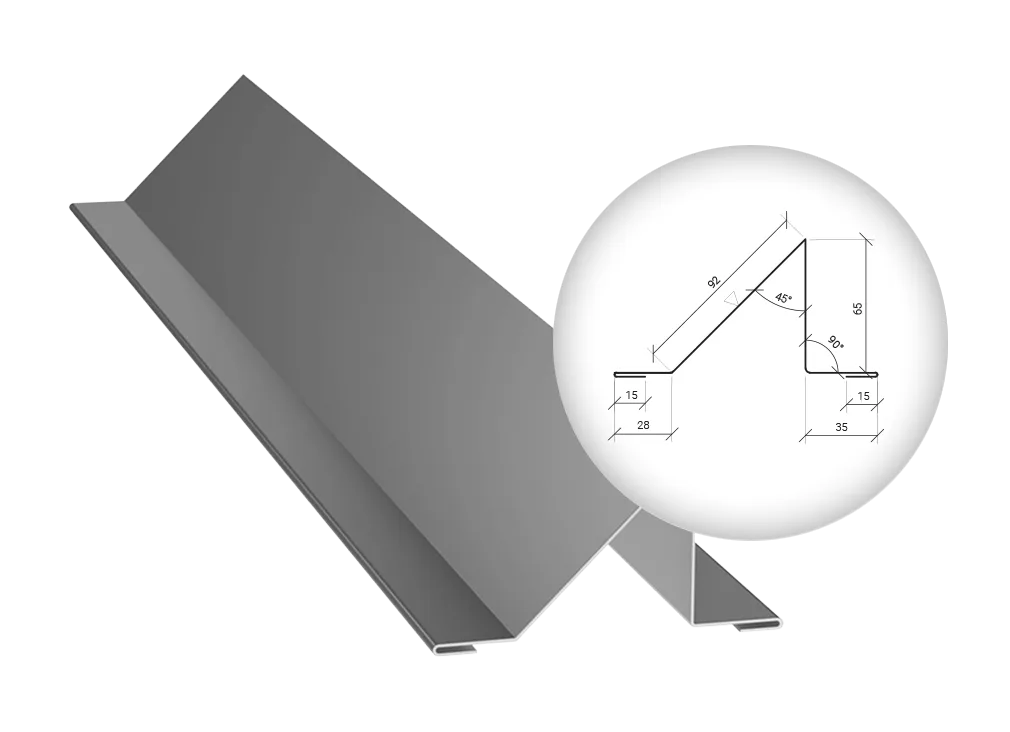

Lumevaltsimise viimistlus

OBD-14

SPETSIFIKATSIOON

Paneeli paksus[mm]	60-200
Paisumine [mm]	250

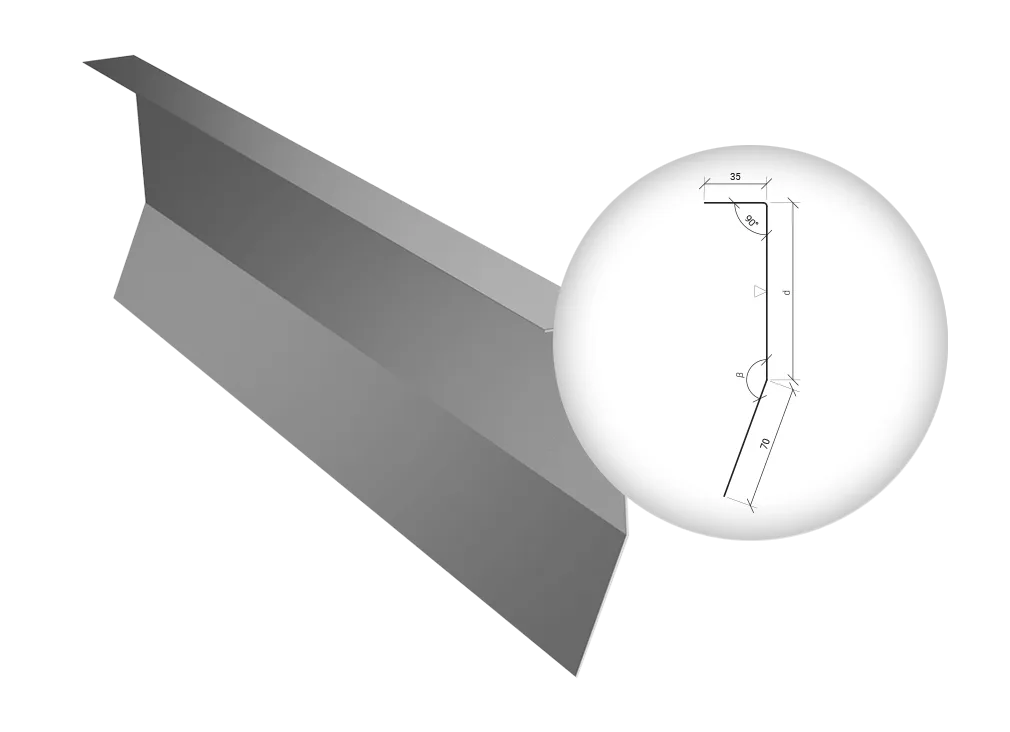

Katteviimistlus A

OBD-15

SPETSIFIKATSIOON

Paneeli paksus[mm]	60	80	100	120	150	160	180	200
Paisumine [mm]	165	185	205	225	255	265	285	305

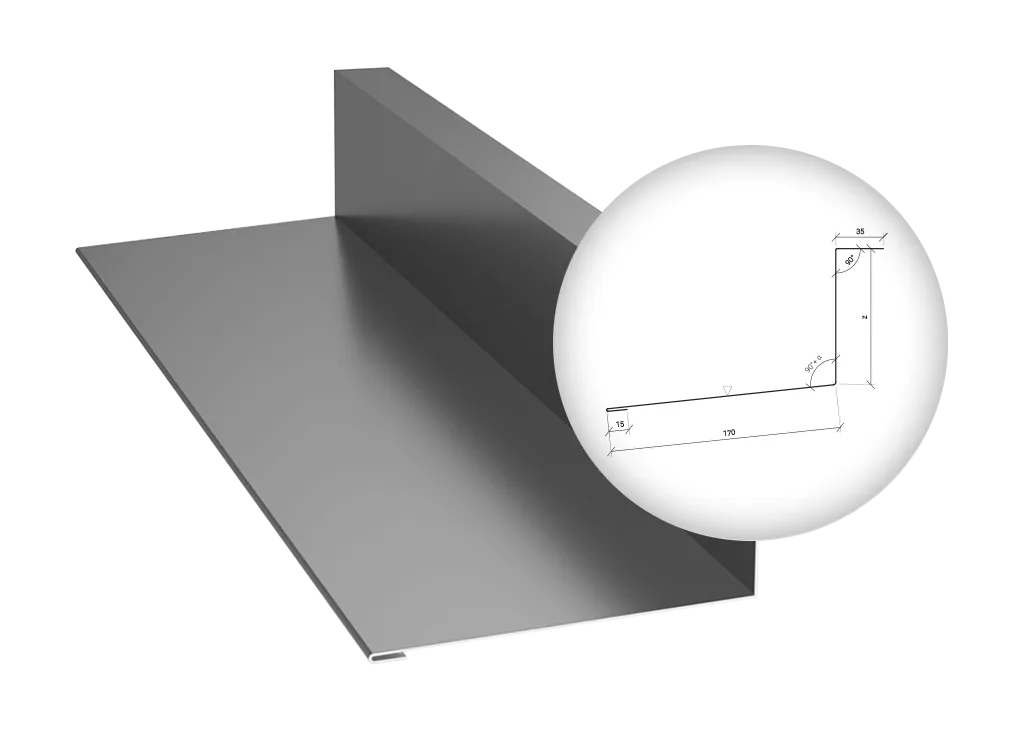

Katteviimistlus B

OBD-16

SPETSIFIKATSIOON

Paneeli paksus[mm]	60-200
Paisumine [mm]	220 + z

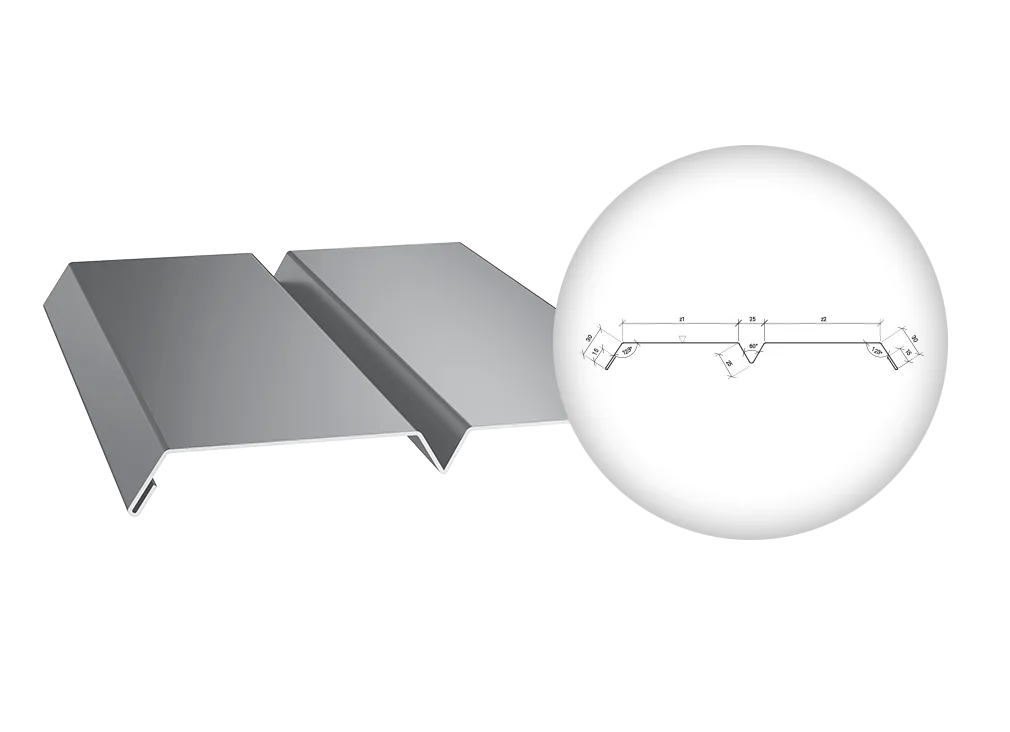

Paisumisvuugi viimistlus A

OBD-17

SPETSIFIKATSIOON

Paneeli paksus[mm]	60-200
Paisumine [mm]	140 + z1 + z2

Paisumisvuugi viimistlus B

OBD-18

SPETSIFIKATSIOON

Paneeli paksus[mm]	60-200
Paisumine [mm]	236 + z1 + z2

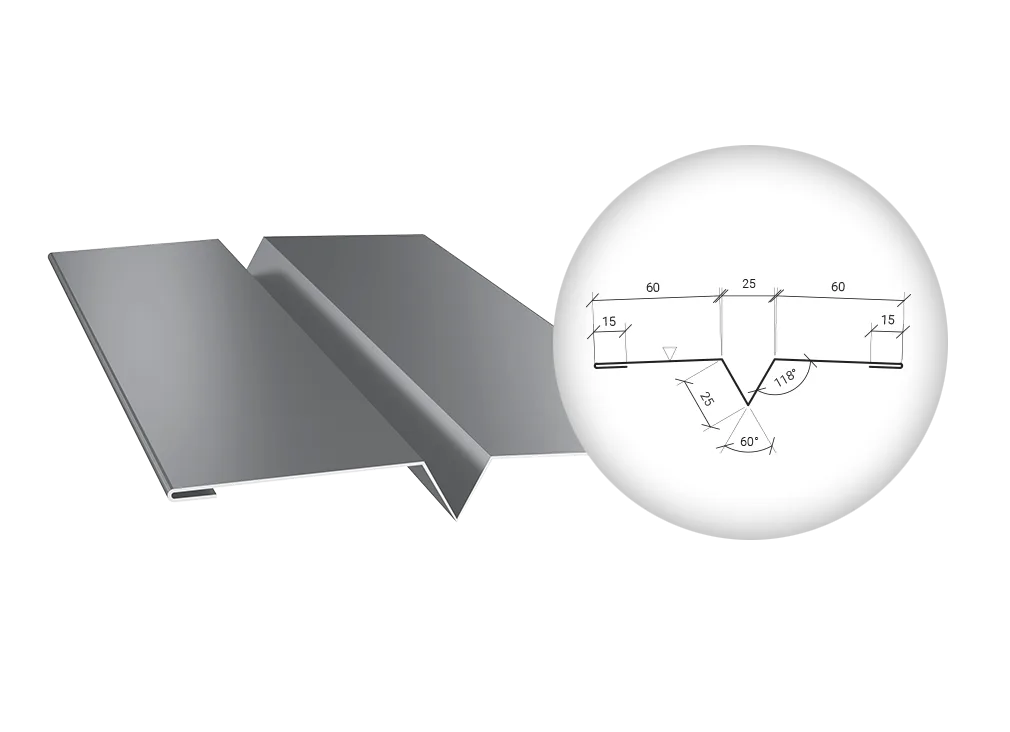

Sisemine paisumisvuugi viimistlus

OBD-19

SPETSIFIKATSIOON

Paneeli paksus[mm]	60-200
Paisumine [mm]	200

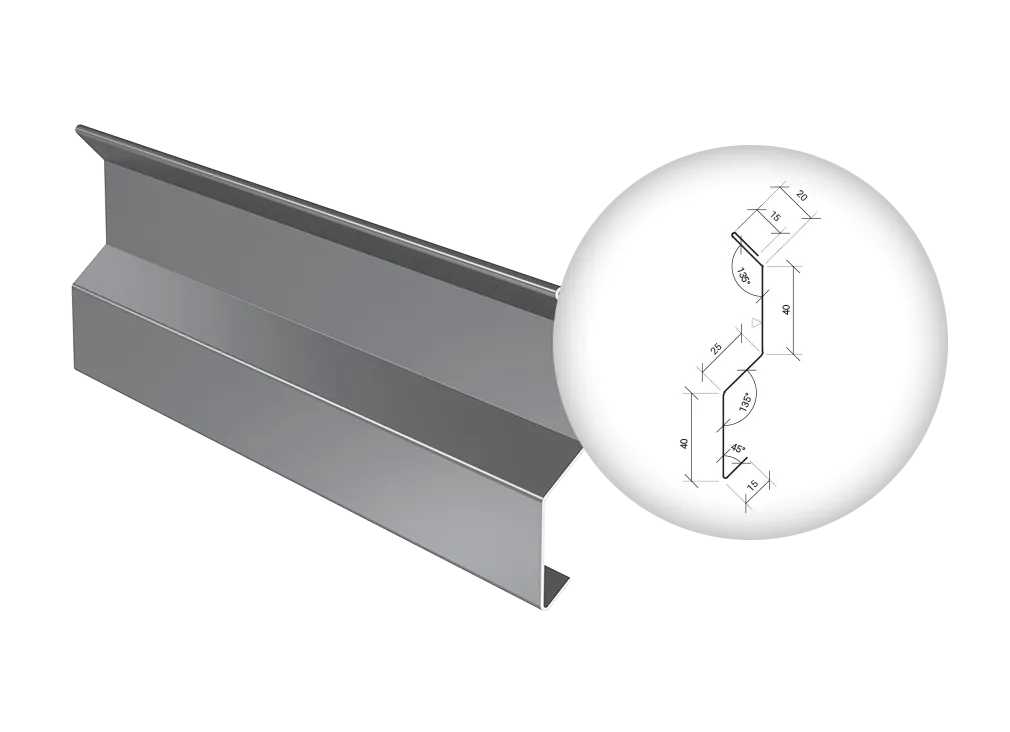

Ülemine seinale kinnituv viimistlus

OBD-20

SPETSIFIKATSIOON

Paneeli paksus[mm]	60-200
Paisumine [mm]	155

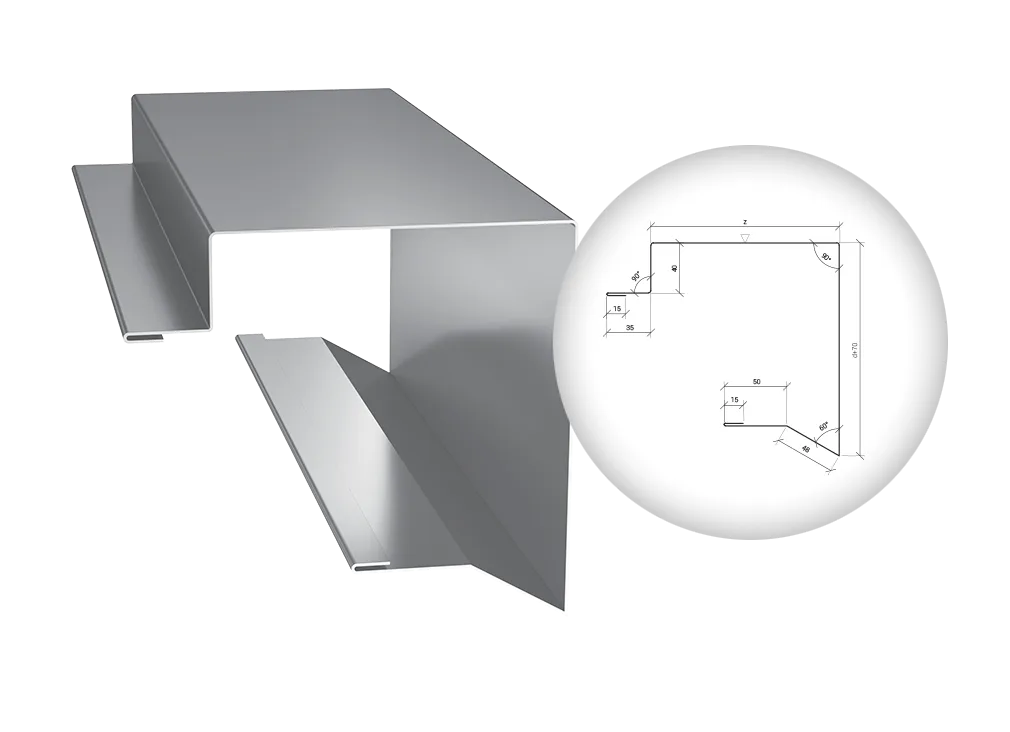

Karniisi viimistlus E

OBD-21

SPETSIFIKATSIOON

Paneeli paksus[mm]	60	80	100	120	150	160	180	200
Paisumine [mm]	333+z	353+z	373+z	393+z	423+z	433+z	453+z	473+z

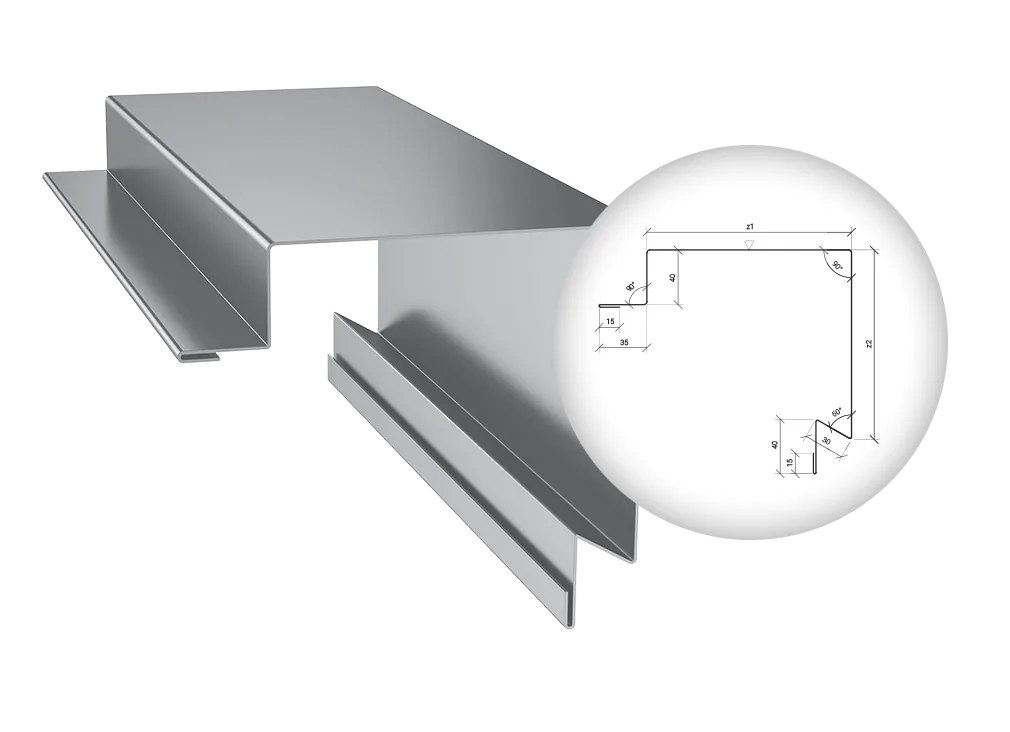

Karniisi viimistlus F

OBD-22

SPETSIFIKATSIOON

Paneeli paksus[mm]	60-200
Paisumine [mm]	175 + z1 + z2

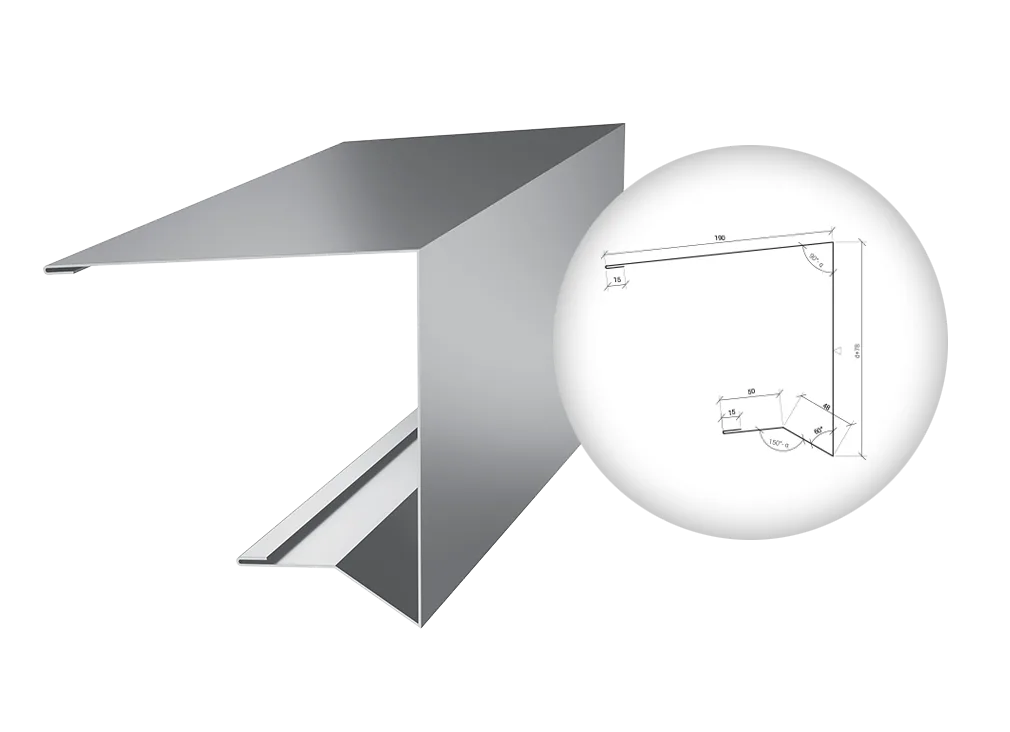

Karniisi viimistlus G

OBD-23

SPETSIFIKATSIOON

Paneeli paksus[mm]	60	80	100	120	150	160	180	200
Paisumine [mm]	456	476	496	516	546	556	576	596

Karniisi viimistlus H

OBD-24

SPETSIFIKATSIOON

Paneeli paksus[mm]	60-200
Paisumine [mm]	290 + z

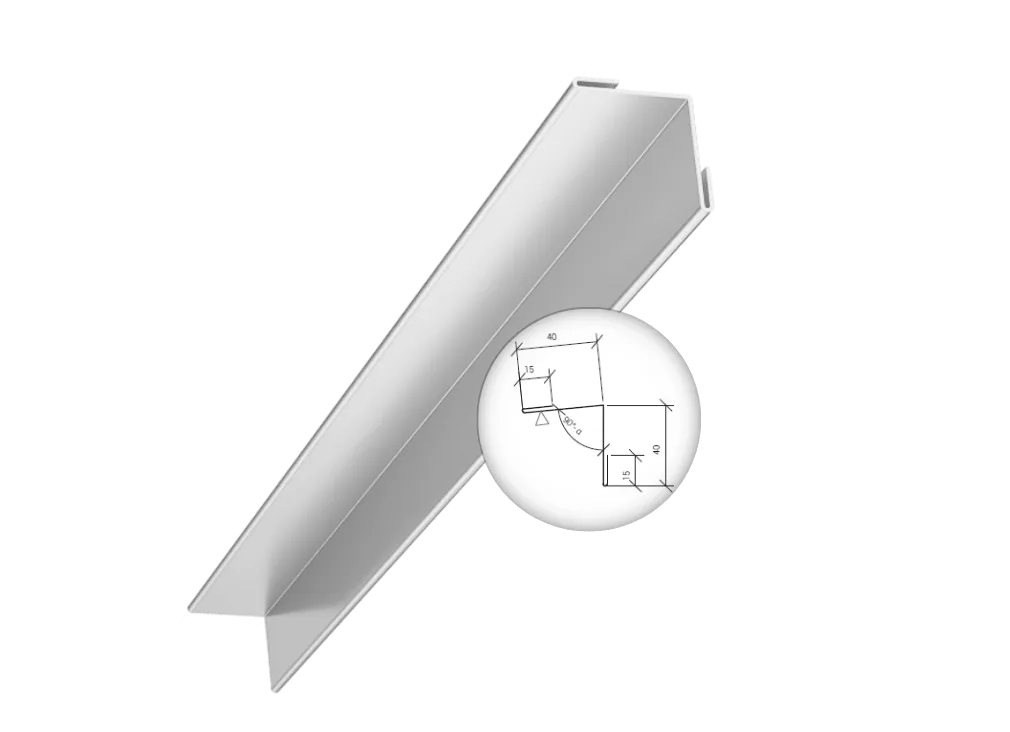

Sisemine nurga viimistlus C

OBD-25

SPETSIFIKATSIOON

Paneeli paksus[mm]	60-200
Paisumine [mm]	110

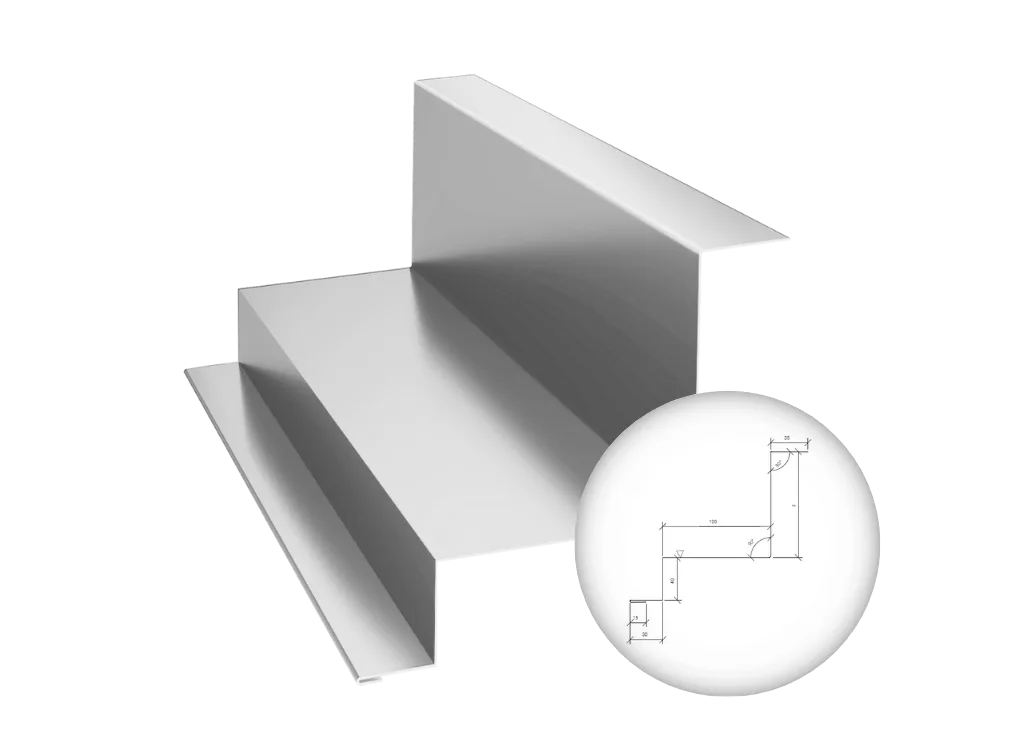

Külgmine katteprofiil

OBD-26

SPETSIFIKATSIOON

Paneeli paksus[mm]	60-200
Paisumine [mm]	220 + z
