Vertikaalse fassaadisüsteemi (OBPI) katteplekid

Avaleht » Tooted » Katteplekid » Vertikaalse fassaadisüsteemi (OBPI) katteplekid

Plekkdetailid vertikaalsele fassaadisüsteemile (OBPI)

Plekkdetailid on kihilistest paneelidest valmistatud kergvooderdussüsteemi koostisosa. Lisaks saab neid kasutada iseseisva viimistluselemendina. Tänu neile on võimalik ühendada ja viimistleda sandwich-paneelidest seinu ja muid konstruktsioonielemente. Plekkdetailid on valmistatud 25 μm polüesterkattega tsinkplekist standardpaksusega 0,50, 0,63, 0,70, 0,75 mm ja pikkustega 1,00 m kuni 6,00 m. Muude pikkuste osas tuleks konsulteerida tootjaga.

Kihiliste paneelide ARPANEL sortiment:
OBPI -1 OBPI-2 OBPI-3 OBPI-4 OBPI-5 OBPI-6 OBPI-7 OBPI-8 OBPI-9 OBPI-10 OBPI-11 OBPI-12 OBPI-13 OBPI-13a OBPI-14 OBPI-15 OBPI-16 OBPI-17 OBPI-18 OBPI-19 OBPI-20 OBPI-21 OBPI-22 OBPI-23

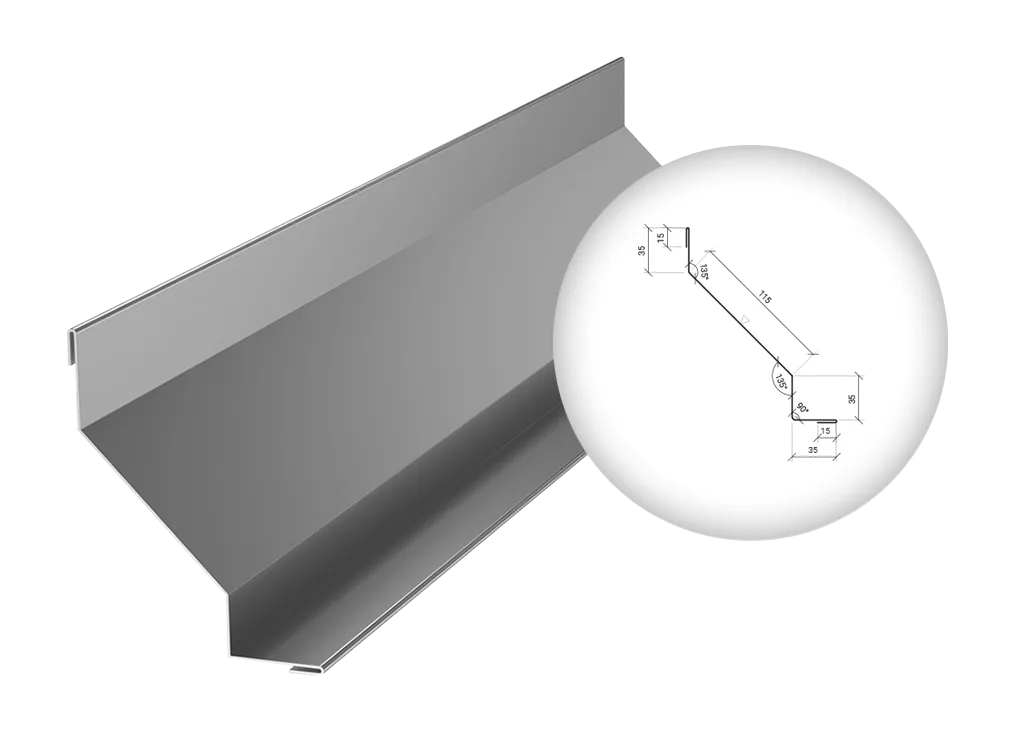

OBPI -1
Sisemine katteprofiil

OBPI -1

SPETSIFIKATSIOON

Paneeli paksus[mm] 60-120
Paisumine [mm] 250

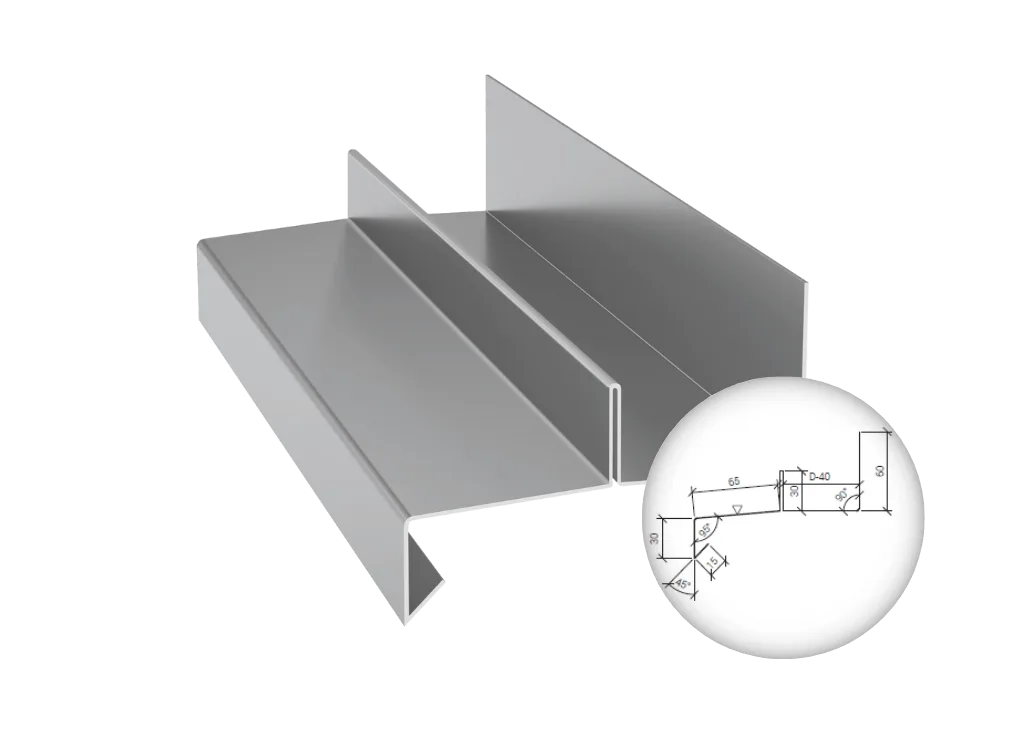

OBPI-2
Karniisi viimistlus A

OBPI-2

SPETSIFIKATSIOON

Paneeli paksus[mm] 60 80 100 120
Paisumine [mm] 250 270 290 310

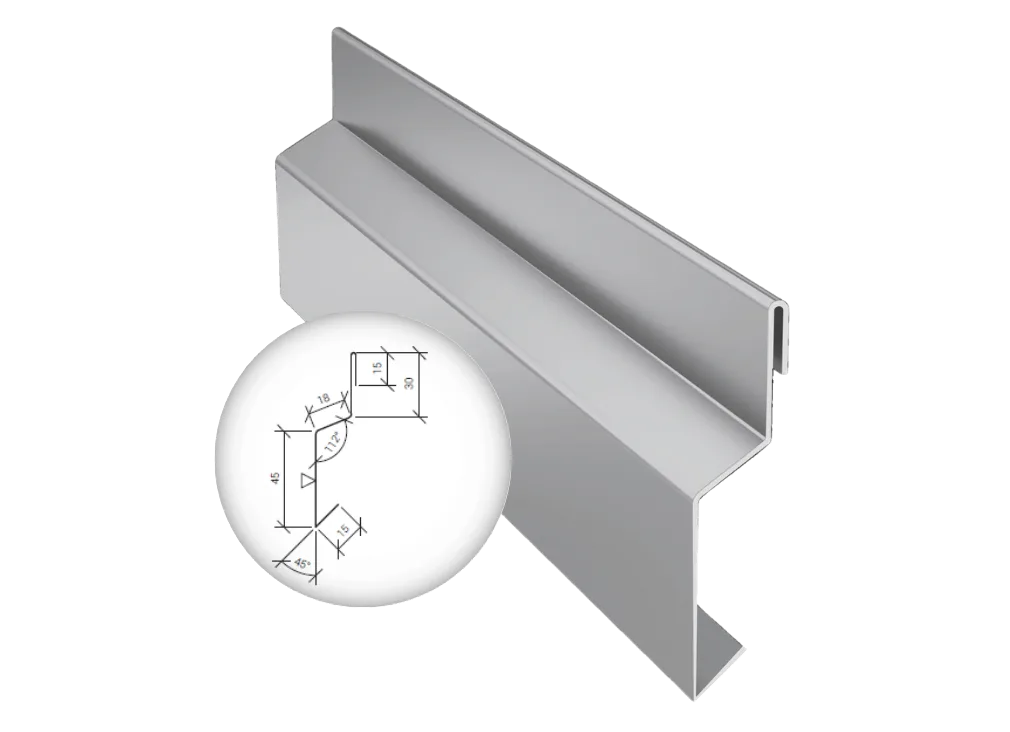

OBPI-3
Karniisi viimistlus B

OBPI-3

SPETSIFIKATSIOON

Paneeli paksus[mm] 60-200
Paisumine [mm] 123

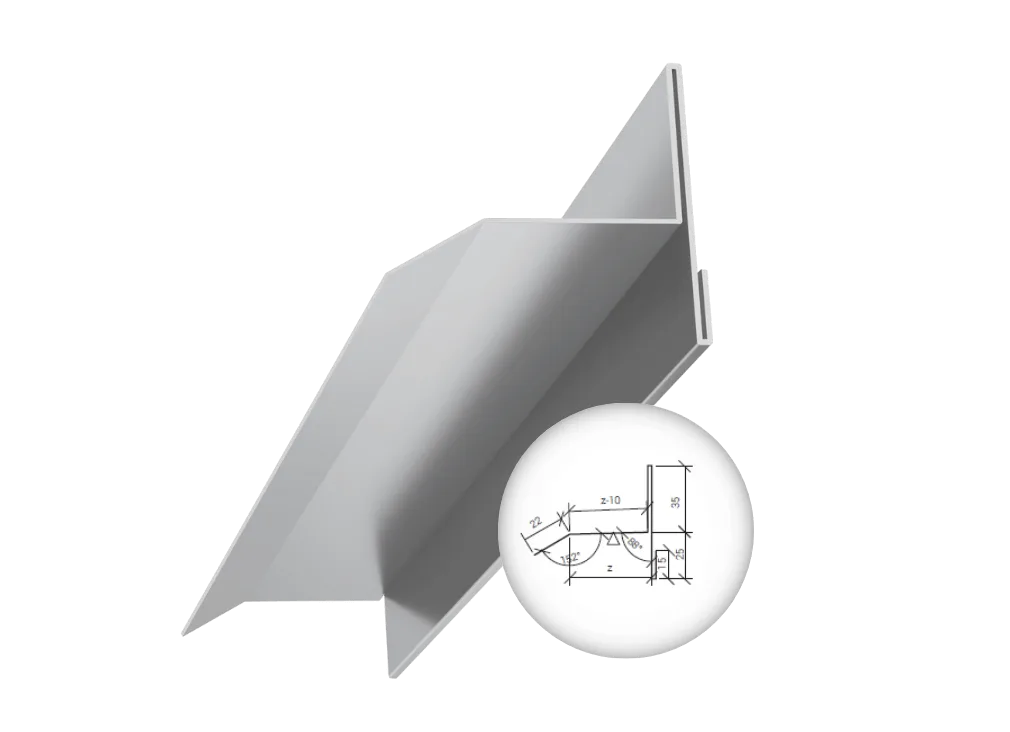

OBPI-4
Ülajooneline viimistlus

OBPI-4

SPETSIFIKATSIOON

Paneeli paksus[mm] 60-120
Paisumine [mm] 122 + z

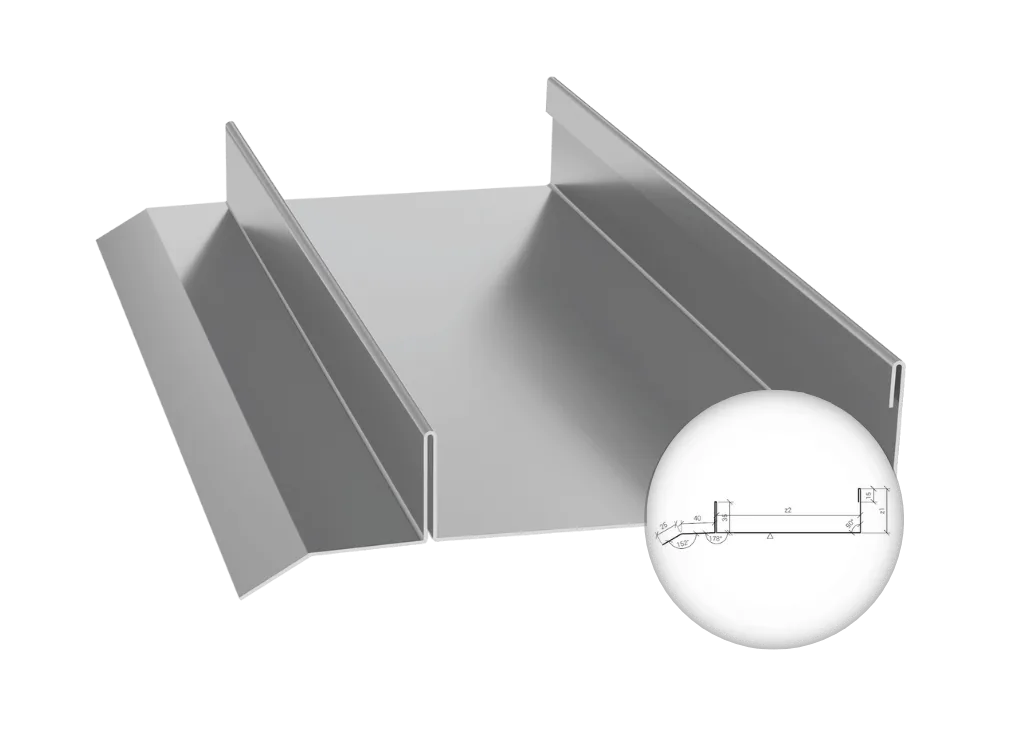

OBPI-5
Värava viimistlus

OBPI-5

SPETSIFIKATSIOON

Paneeli paksus[mm] 60 80 100 120
Paisumine [mm] 150 + z1 + z2 150 + z1 + z2 150 + z1 + z2 150 + z1 + z2

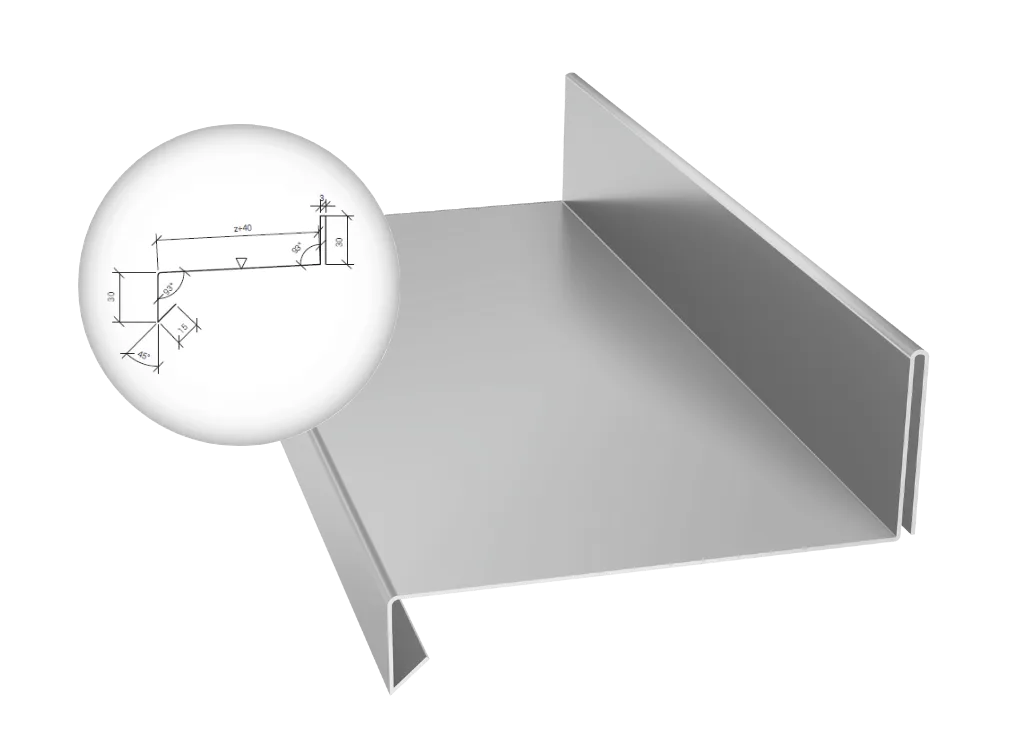

OBPI-6
Sokli viimistlus, väljatõukav

OBPI-6

SPETSIFIKATSIOON

Paneeli paksus[mm] 60 80 100 120
Paisumine [mm] 148 + z 148 + z 148 + z 148 + z
OBPI-7
Parapeti viimistlus

OBPI-7

SPETSIFIKATSIOON

Paneeli paksus[mm] 60 80 100 120
Paisumine [mm] 405 425 445 465

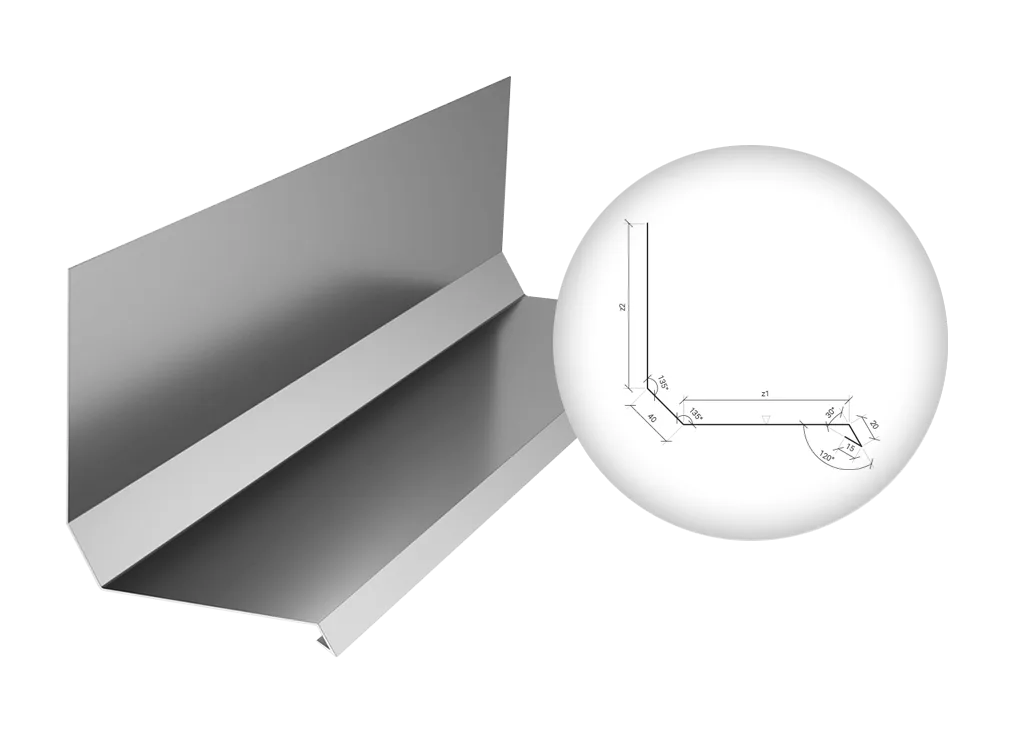

OBPI-8
Nurga viimistlus

OBPI-8

SPETSIFIKATSIOON

Paneeli paksus[mm] –
Paisumine [mm] 75 + z1 + z2

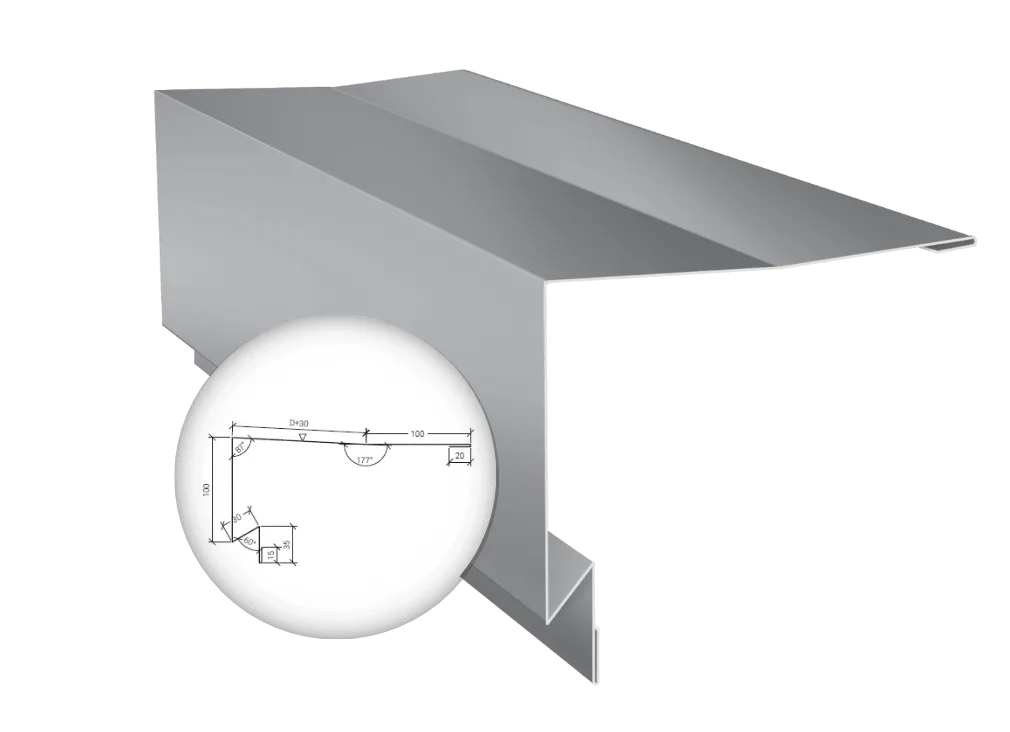

OBPI-9
Tuulekaitse külgmine viimistlus

OBPI-9

SPETSIFIKATSIOON

Paneeli paksus[mm] 60 80 100 120 150 160 180 200
Paisumine [mm] 390 410 430 450 480 490 510 530

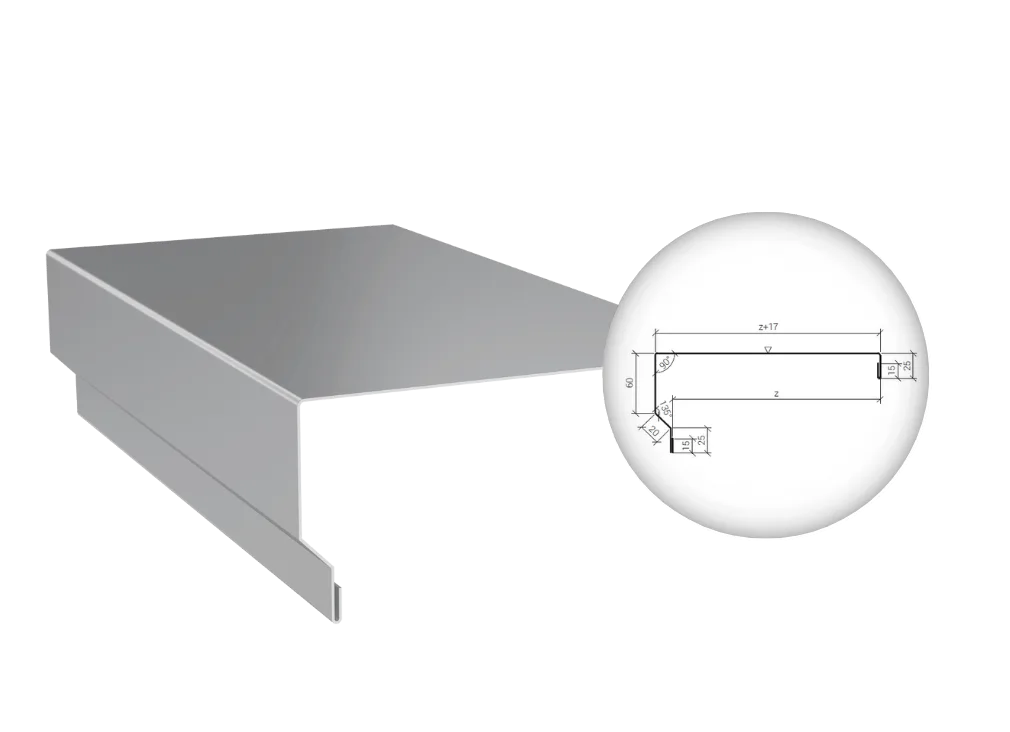

OBPI-10
Külgmine viimistlus

OBPI-10

SPETSIFIKATSIOON

Paneeli paksus[mm] 60-120
Paisumine [mm] 177 + z

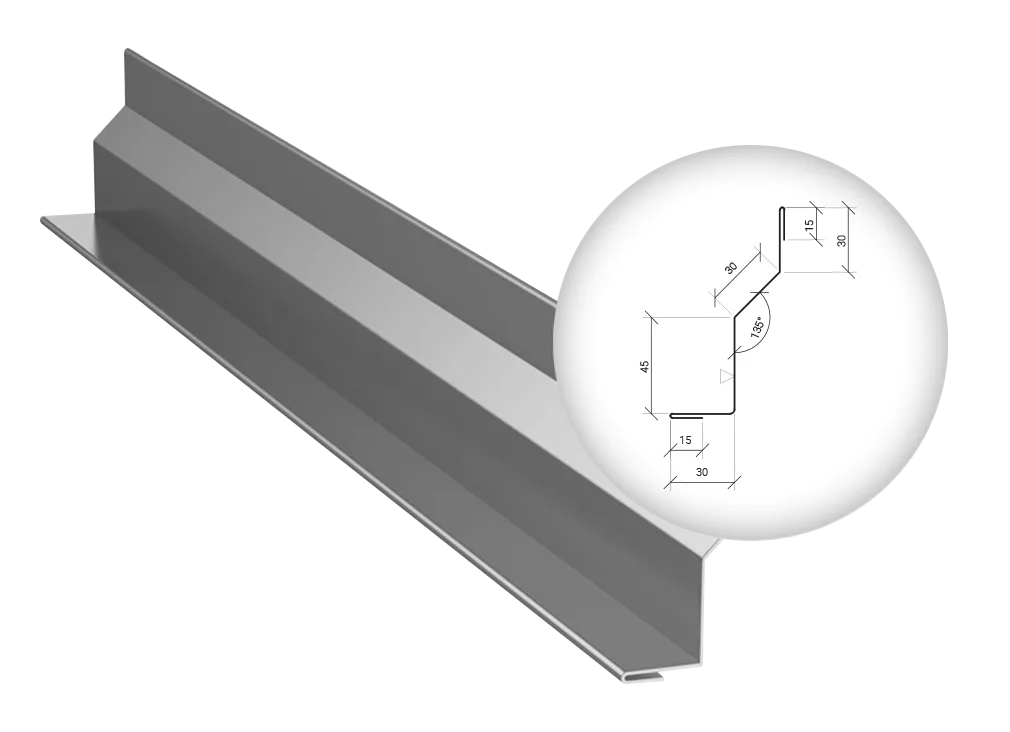

OBPI-11
Kattev viimistlus A

OBPI-11

SPETSIFIKATSIOON

Paneeli paksus[mm] 60-200
Paisumine [mm] 165

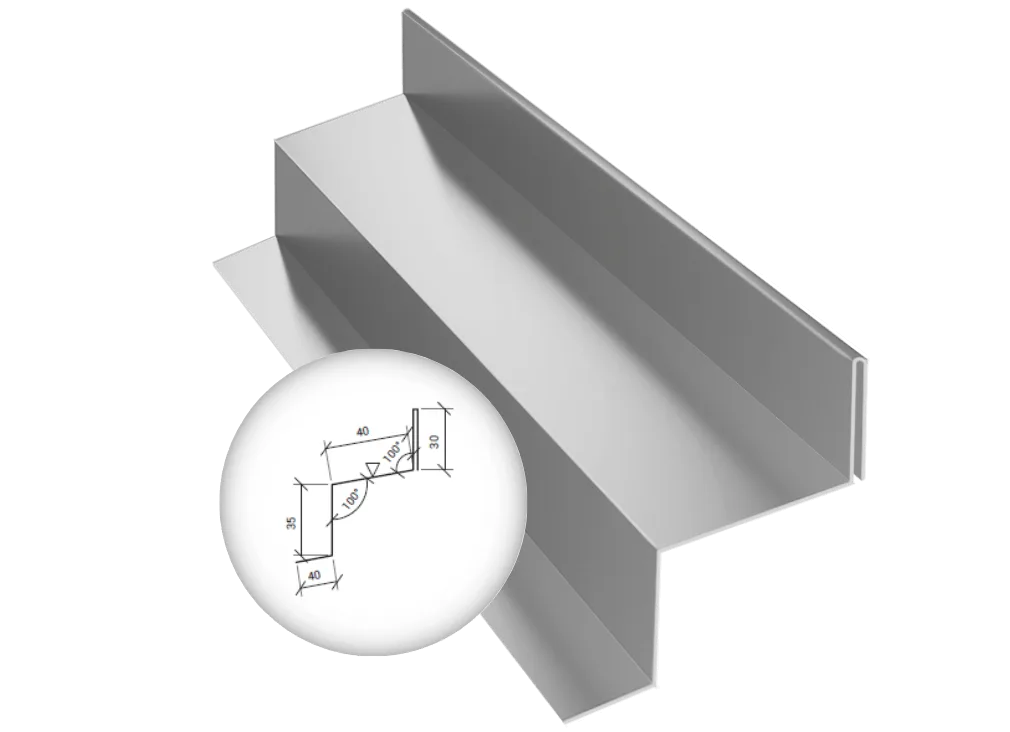

OBPI-12
Kattev viimistlus B

OBPI-12

SPETSIFIKATSIOON

Paneeli paksus[mm] 60-200
Paisumine [mm] 175

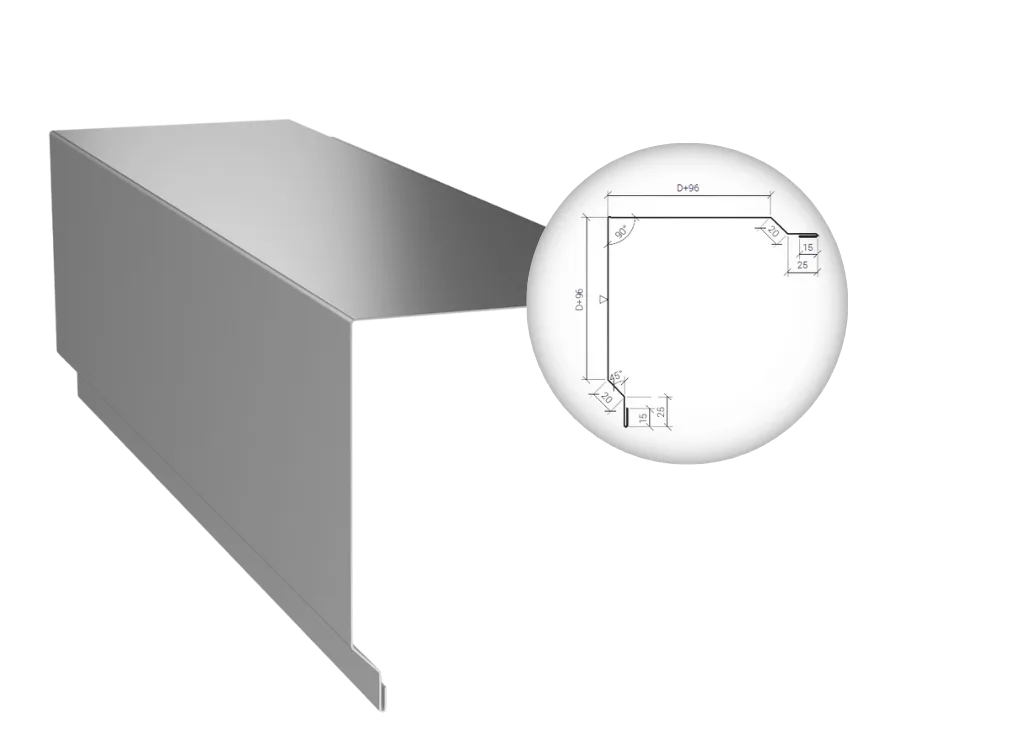

OBPI-13
Nurga viimistlus

OBPI-13

SPETSIFIKATSIOON

Paneeli paksus[mm] 60 80 100 120 140 150 160 180 200
Paisumine [mm] 432 472 512 552 592 612 632 672 712

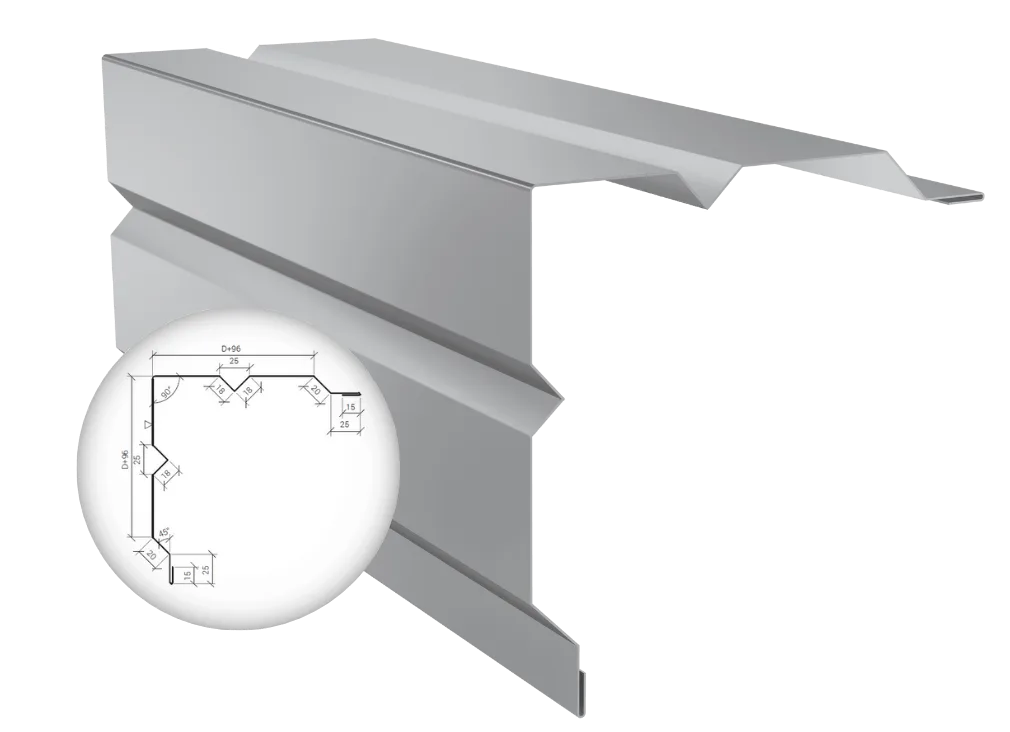

OBPI-13a
Nurga viimistlus

OBPI-13a

SPETSIFIKATSIOON

Paneeli paksus[mm] 60 80 100 120 140 150 160 180 200
Paisumine [mm] 504 544 584 624 664 684 704 744 784

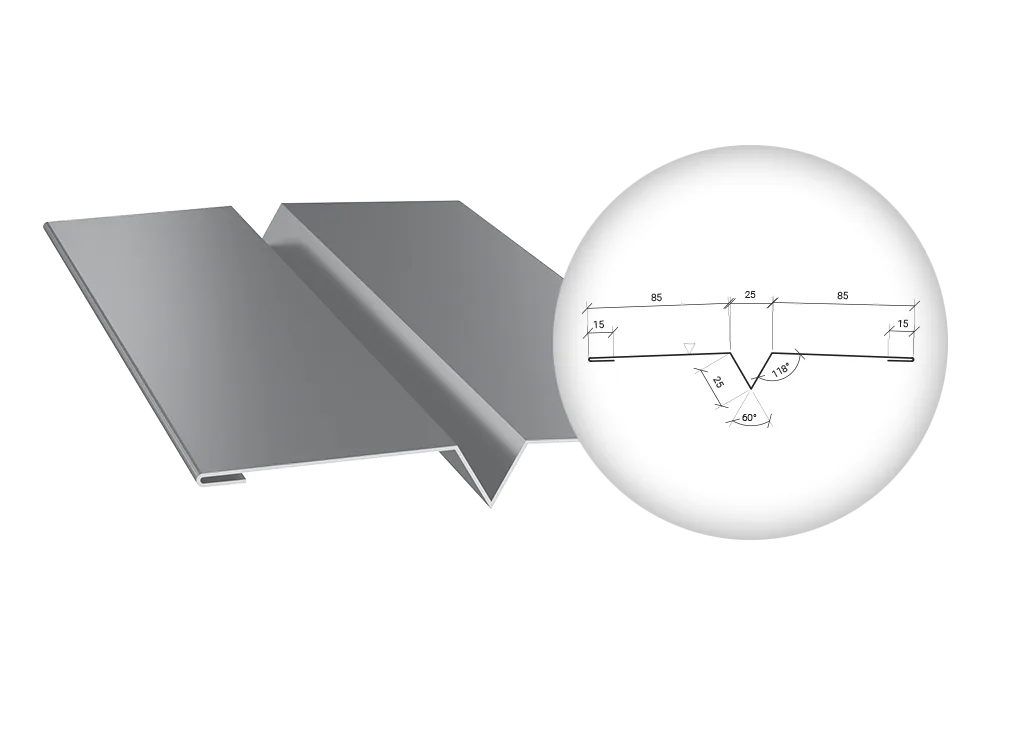

OBPI-14
Paisumisvuugi viimistlus

OBPI-14

SPETSIFIKATSIOON

Paneeli paksus[mm] 60-120
Paisumine [mm] 250

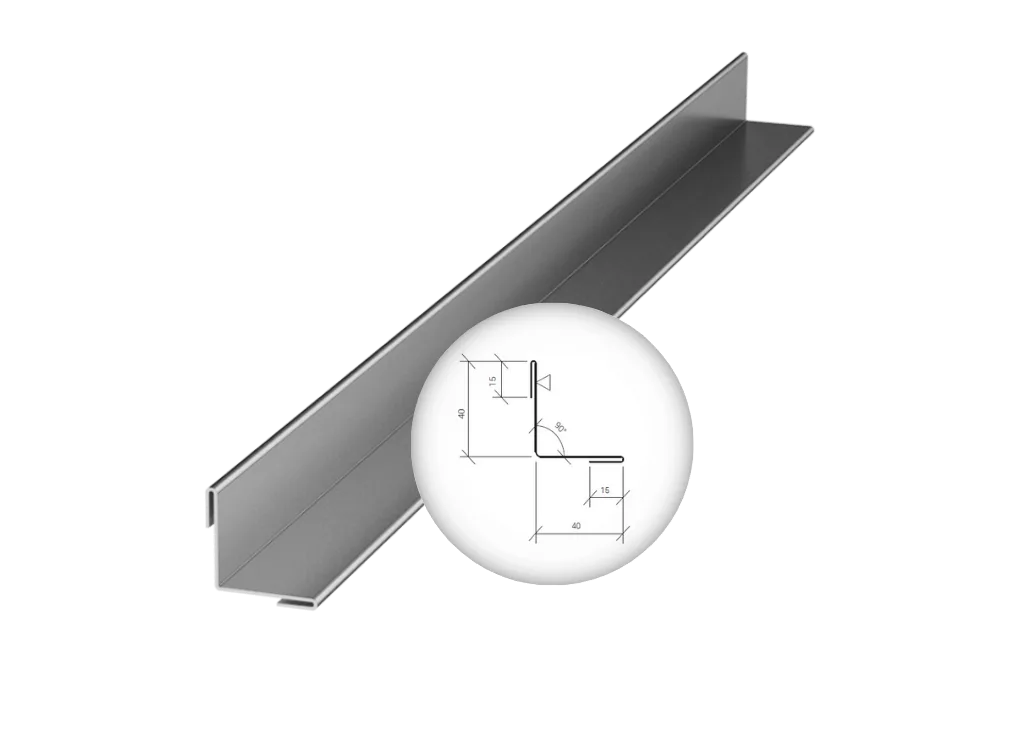

OBPI-15
Sisemine nurga viimistlus

OBPI-15

SPETSIFIKATSIOON

Paneeli paksus[mm] 60-120
Paisumine [mm] 110

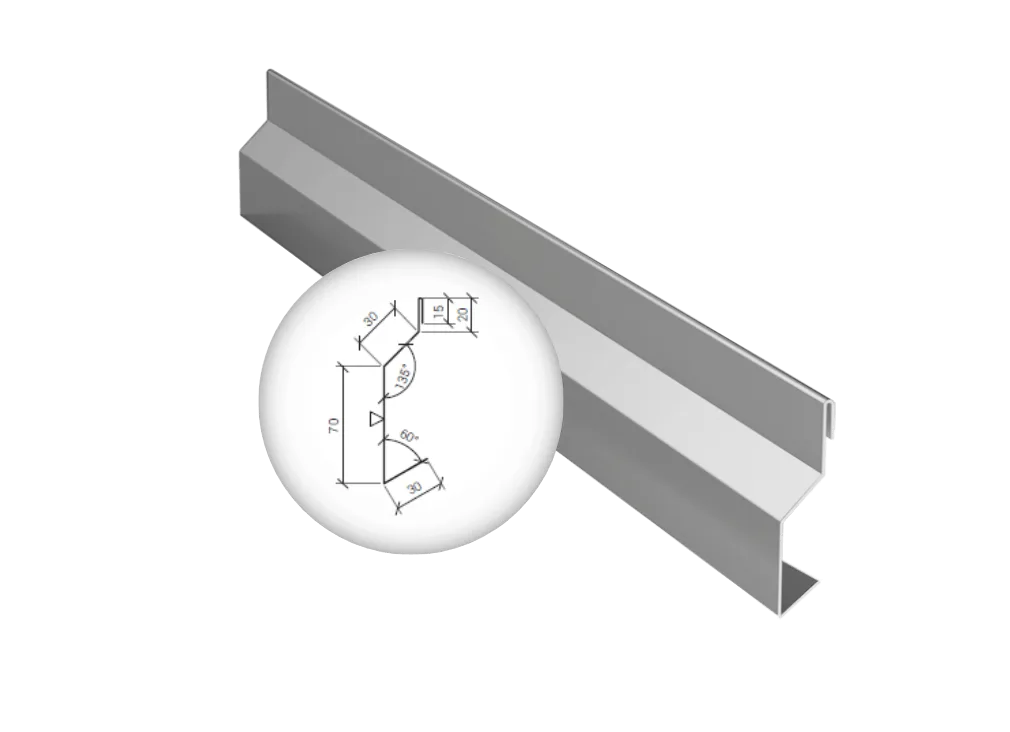

OBPI-16
Ülajooneline viimistlus

OBPI-16

SPETSIFIKATSIOON

Paneeli paksus[mm] 60-120
Paisumine [mm] 165

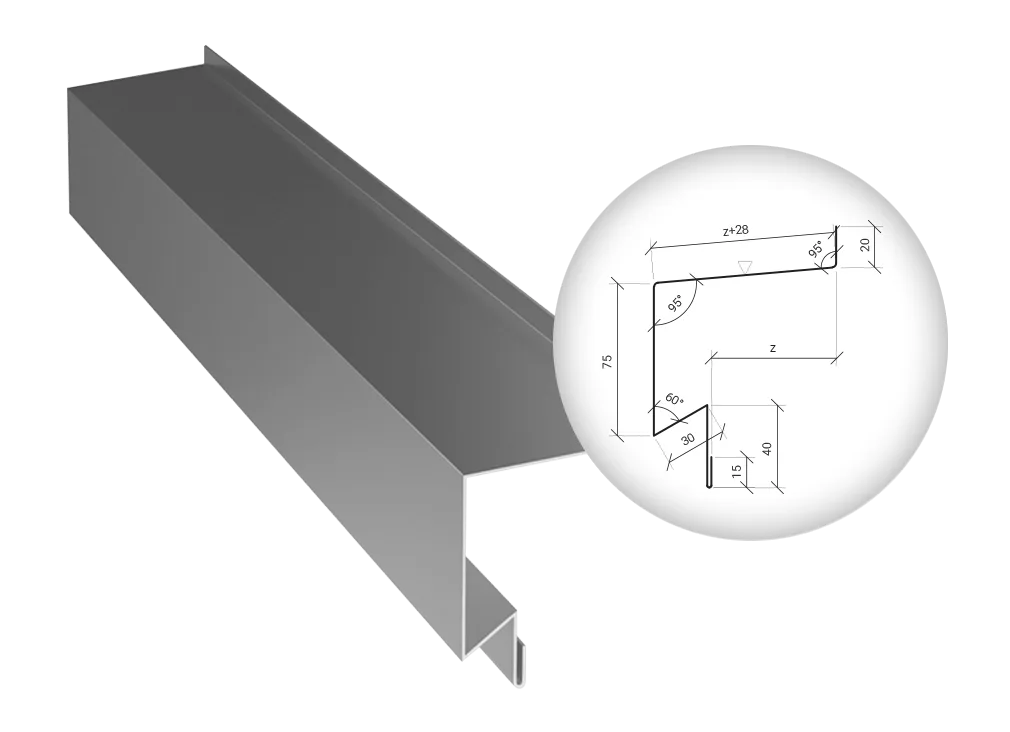

OBPI-17
Aknaalune viimistlus

OBPI-17

SPETSIFIKATSIOON

Paneeli paksus[mm] 60-120
Paisumine [mm] 208 + z
OBPI-18
Akna viimistlus

OBPI-18

SPETSIFIKATSIOON

Paneeli paksus[mm] 60-120
Paisumine [mm] 155 + z

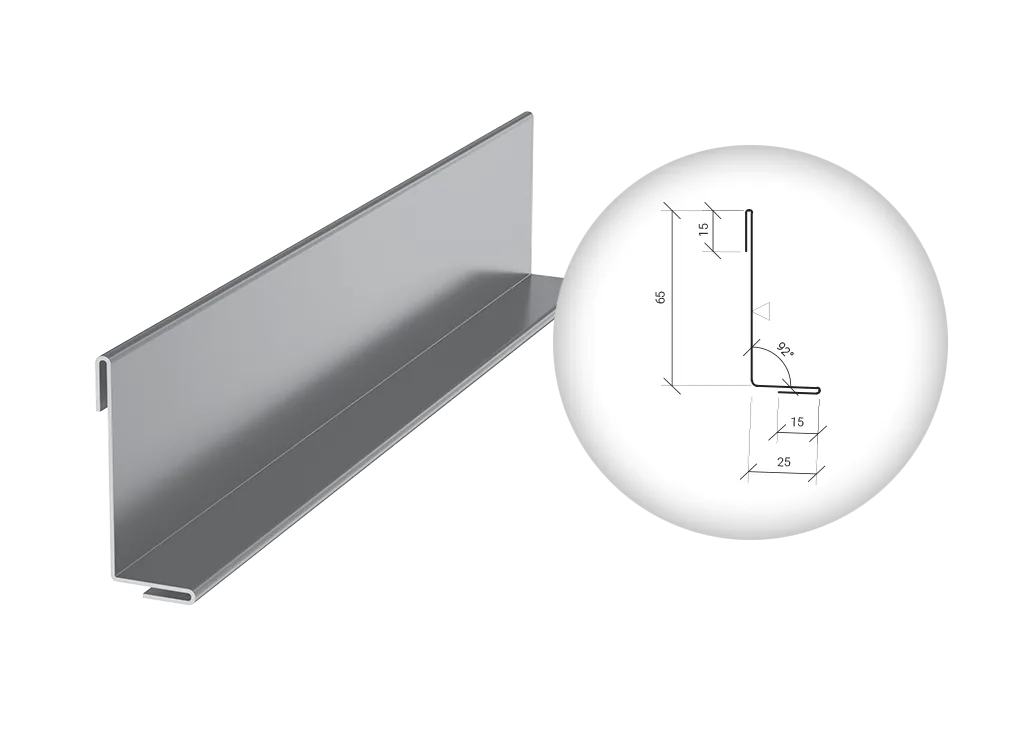

OBPI-19
Sisemine kattev viimistlus

OBPI-19

SPETSIFIKATSIOON

Paneeli paksus[mm] 60-200
Paisumine [mm] 120

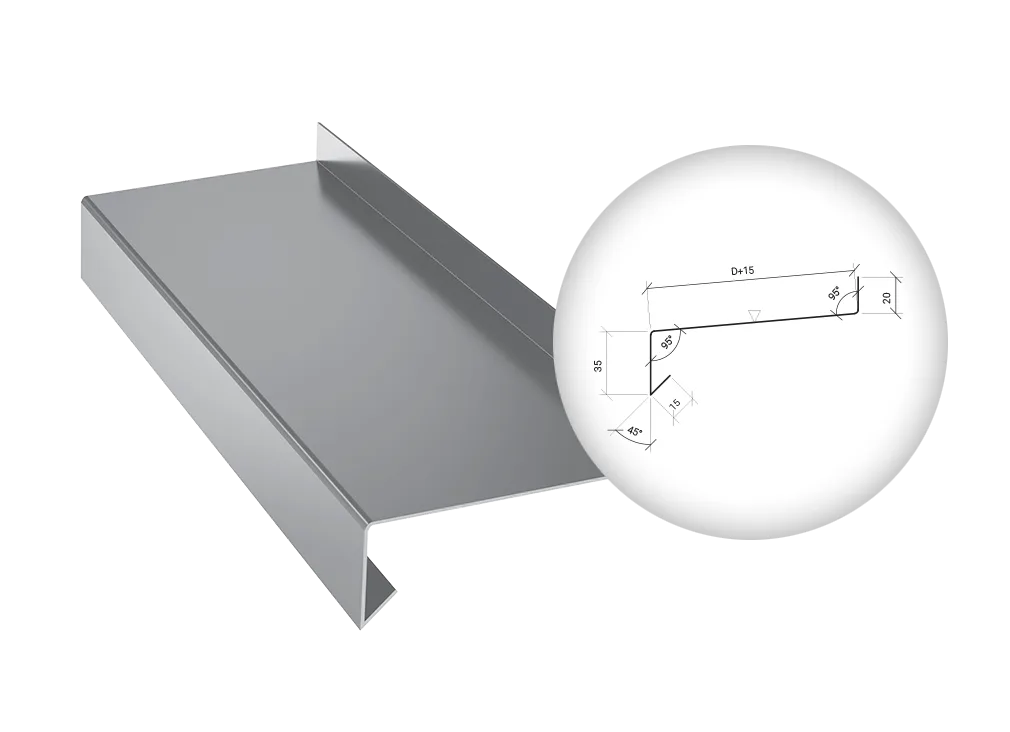

OBPI-20
Aknaalune viimistlus

OBPI-20

SPETSIFIKATSIOON

Paneeli paksus[mm] 60 80 100 120 140 150 160 180 200
Paisumine [mm] 145 165 185 205 225 235 245 265 285

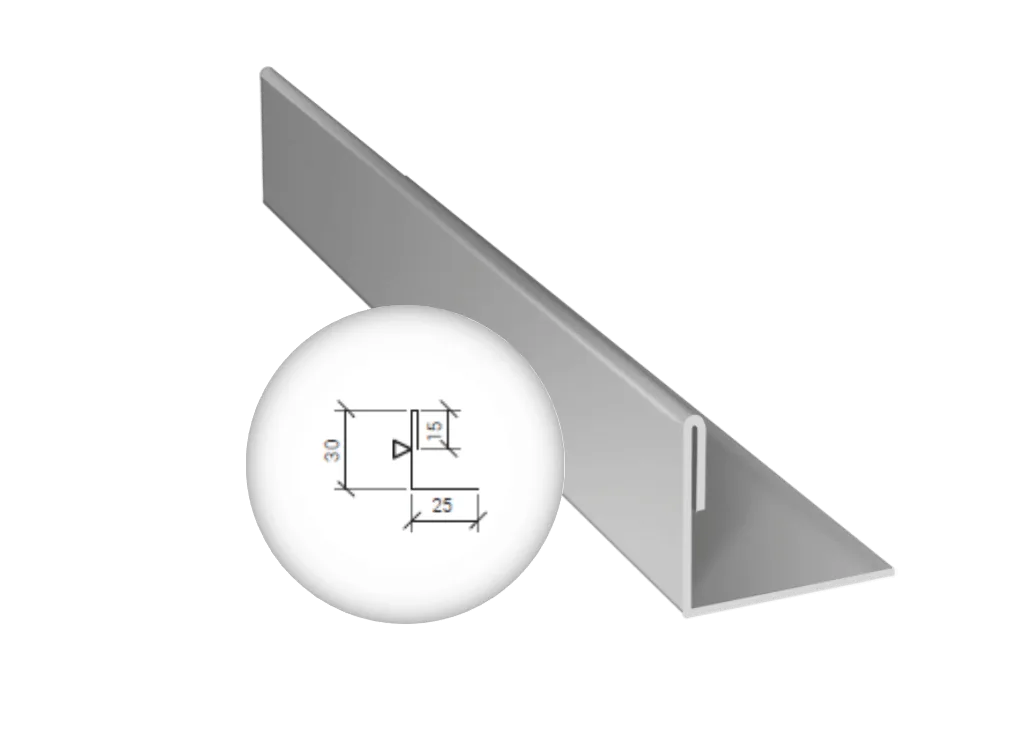

OBPI-21
Lõigatud plaadi katteviimistlus

OBPI-21

SPETSIFIKATSIOON

Paneeli paksus[mm] 60-120
Paisumine [mm] 70

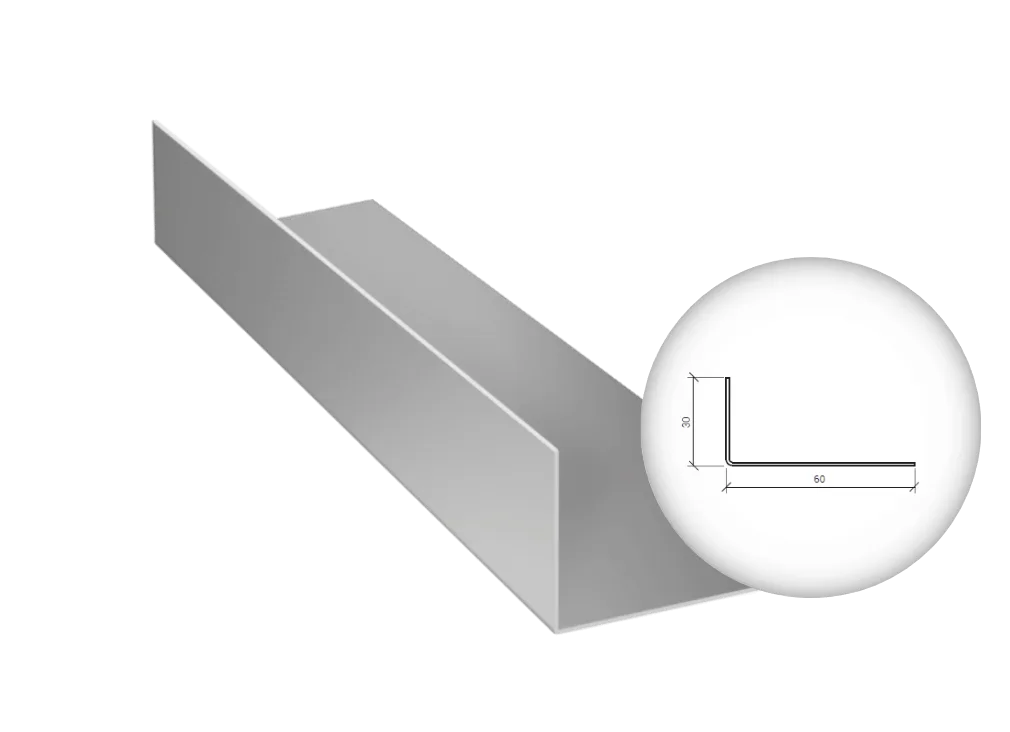

OBPI-22
Akna kandeprofiil

OBPI-22

SPETSIFIKATSIOON

Paneeli paksus[mm] 60-120
Paisumine [mm] 90

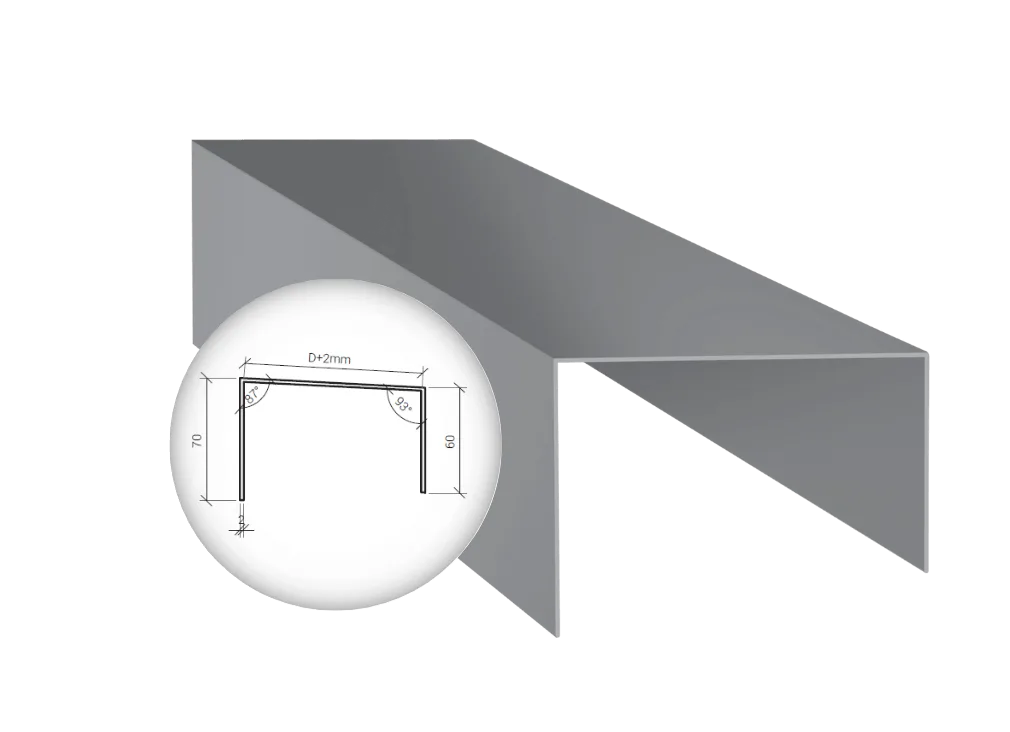

OBPI-23
Parapetikatte kandeprofiil

OBPI-23

SPETSIFIKATSIOON

Paneeli paksus[mm] 60 80 100 120
Paisumine [mm] 192 212 232 252
